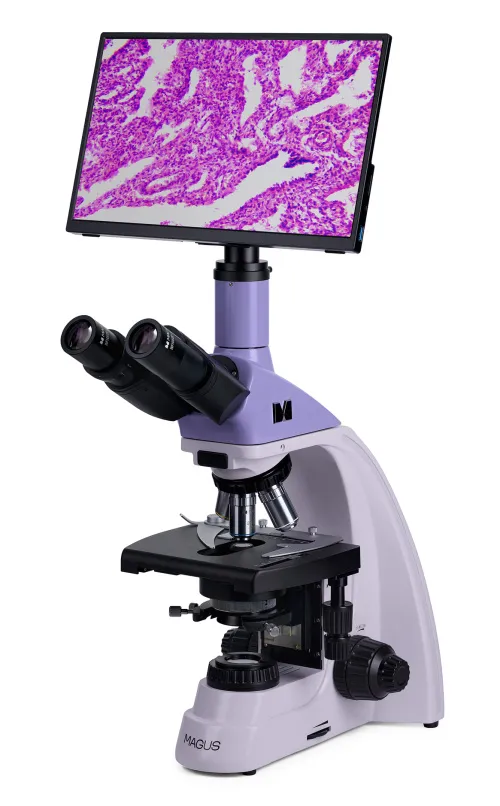

Biologický digitální mikroskop MAGUS Bio D250T LCD
S fotoaparátem a monitorem. Zvětšení: 40–1000x. Trinokulární hlava, rovinné achromatické objektivy s korekcí na nekonečno, 30 W halogenová žárovka
ID výrobku | 83009 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018034 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |

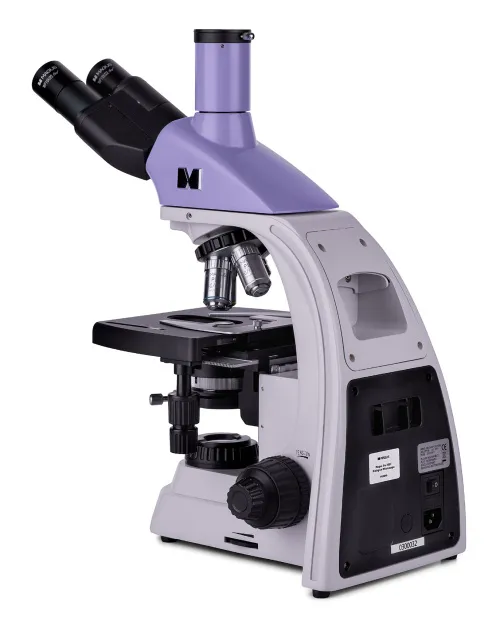

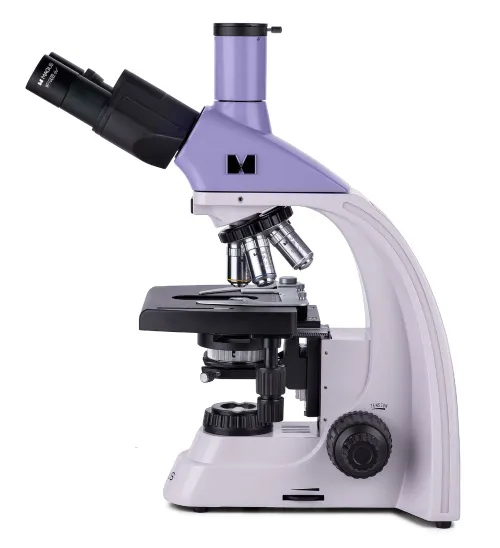

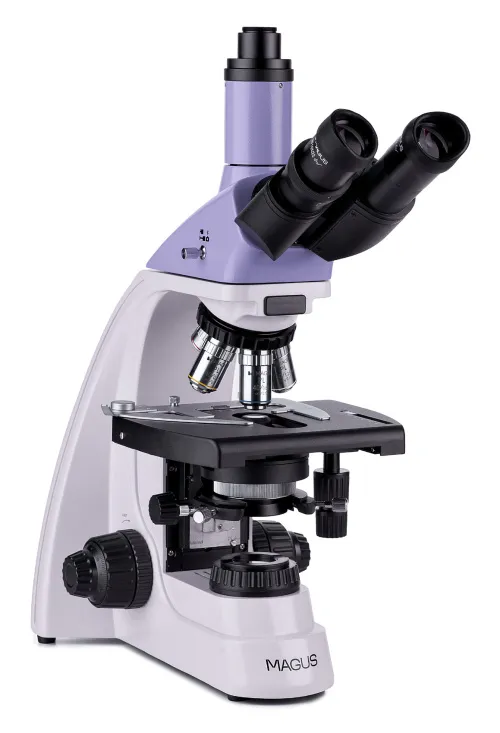

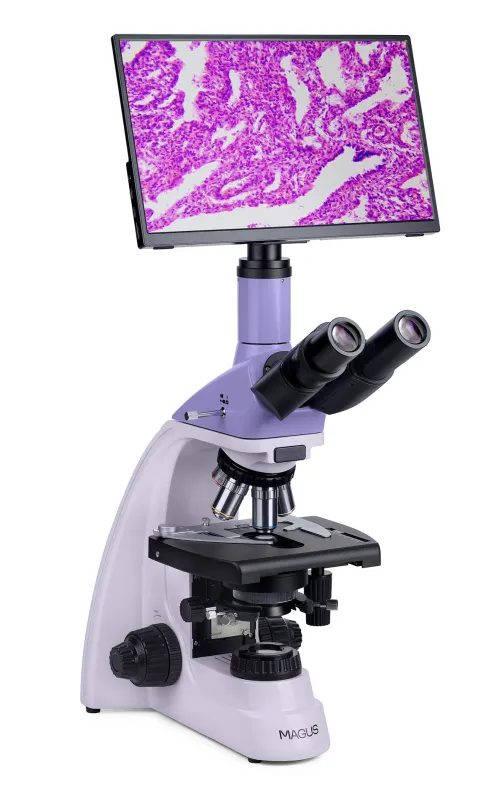

Biologický mikroskop MAGUS Bio D250T LCD je profesionální přístroj pro pozorování biologických vzorků v procházejícím světle. Základní pozorovací technikou je technika světlého pole (připravená k použití). K dispozici jsou také techniky tmavého pole, polarizace a fázového kontrastu, které však vyžadují další příslušenství mikroskopu. Mikroskop je vynikající pro laboratorní a výzkumná pozorování v lékařství, farmacii, kriminalistice, zemědělství a dalších oborech.
Digitální fotoaparát

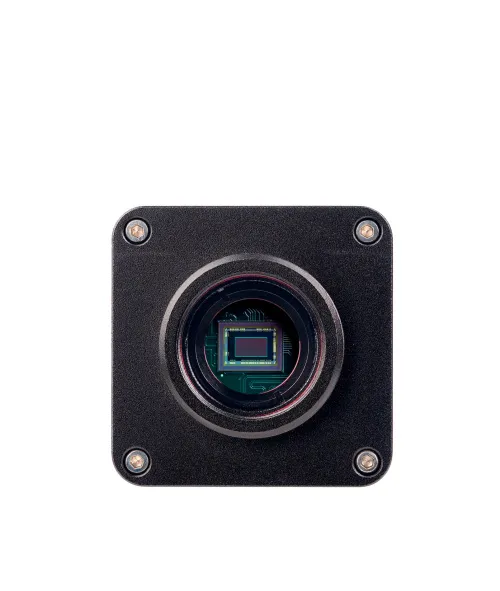

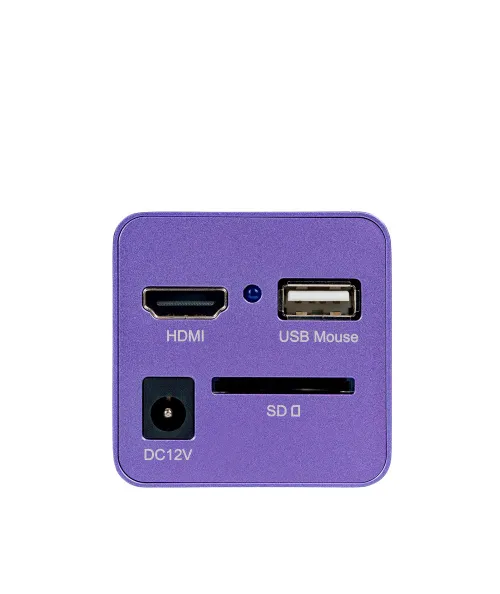

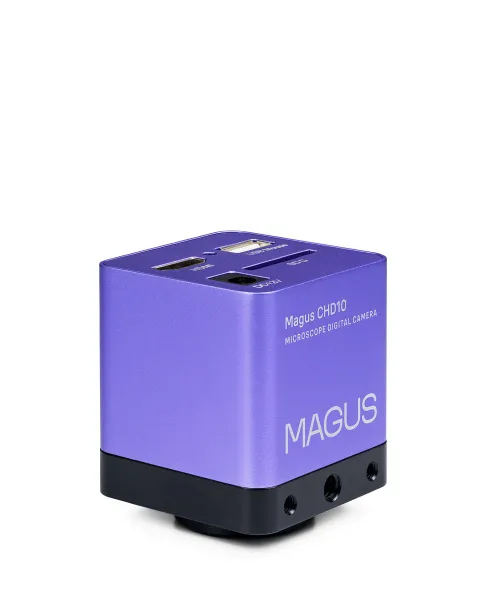

Fotoaparát MAGUS CHD10 je vybaven 2 MP snímačem a vytváří realistické Full HD snímky v rozlišení 1920x1080 pix. Jedná se o autonomní fotoaparát, který nevyžaduje připojení k počítači ani instalaci dodatečného softwaru. Fotoaparát lze připojit přímo k televizoru, monitoru nebo projektoru. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Záznam videa probíhá rychlostí 60 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor

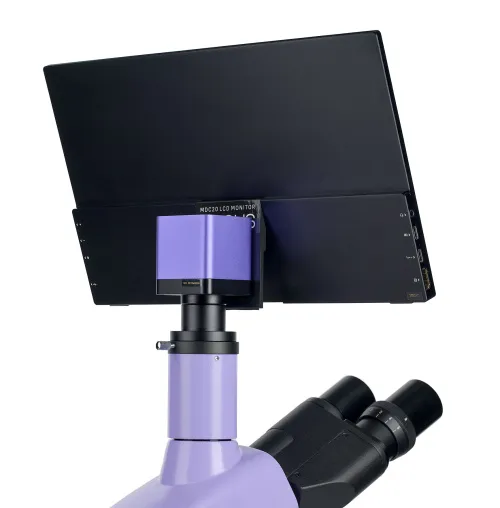

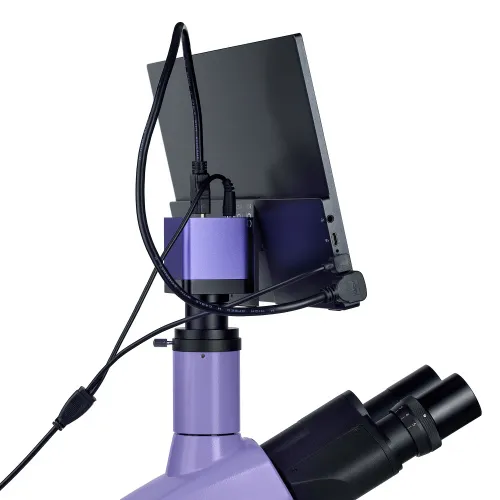

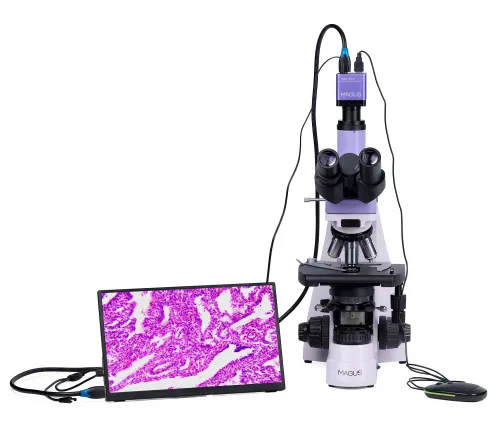

Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

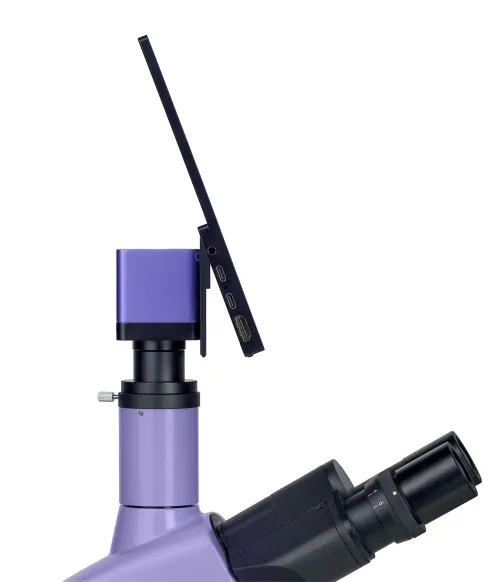

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.
Optika
Rovinné achromatické objektivy poskytují jasný, kontrastní a dobře prokreslený obraz s minimálním zkreslením. Zvětšení s dodávanými objektivy a okuláry se pohybuje od 40 do 1000x a horní mez lze zvýšit použitím dalších okulárů. Optika je korigována na nekonečno, což znamená, že do optické dráhy lze nainstalovat další příslušenství.

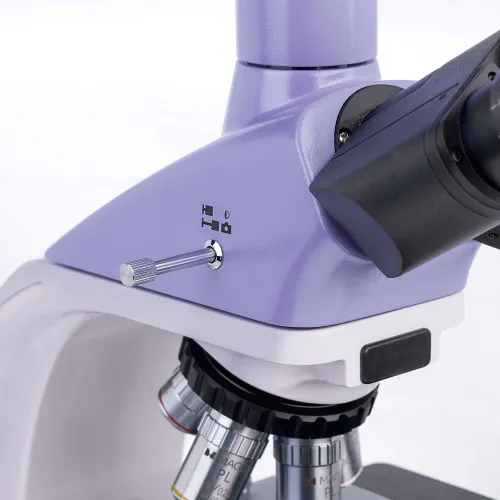

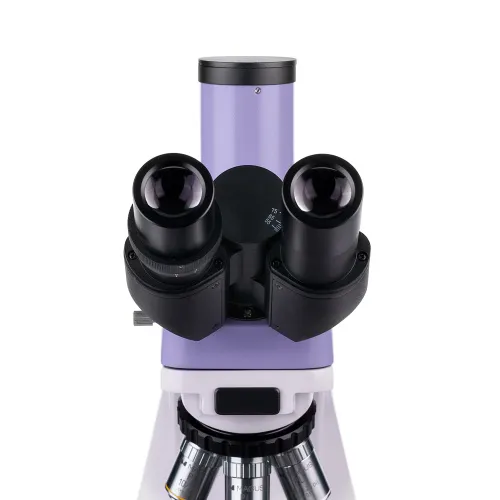

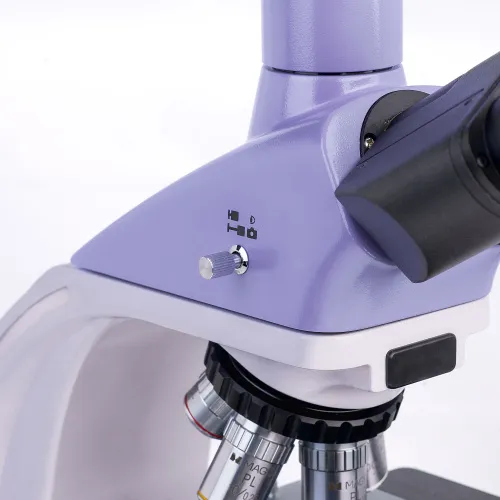

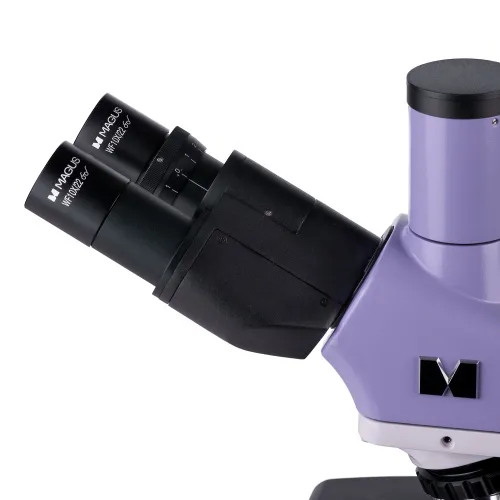

Trinokulární hlava má samostatný vertikální tubus pro upevnění digitálního fotoaparátu (není součástí dodávky). Je umístěn vertikálně. Trinokulární hlava je vybavena tubusy otočnými o 360° a na levém tubusu je možné nastavit dioptrie. Konstrukce trinokulární hlavy umožňuje snadné nastavení očního reliéfu podle výšky pozorovatele.

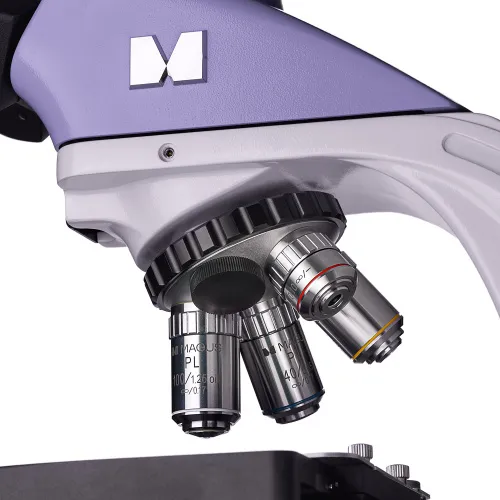

Revolverový nosič s objektivy je orientován směrem dovnitř a lze do něj současně vložit 5 objektivů – 4 objektivy jsou součástí sady, jeden slot je volný. Další objektiv poskytne další zvětšení v rámci rozsahu zvětšení.
Osvětlení

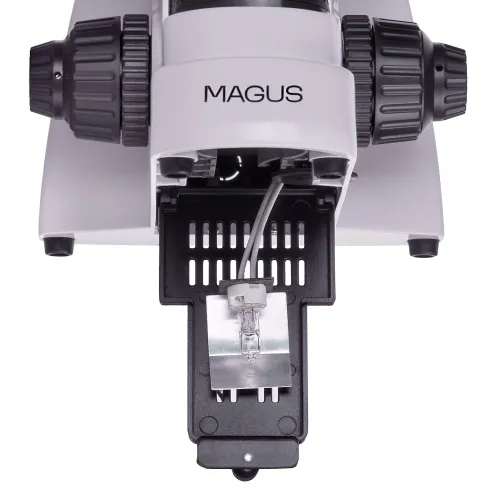

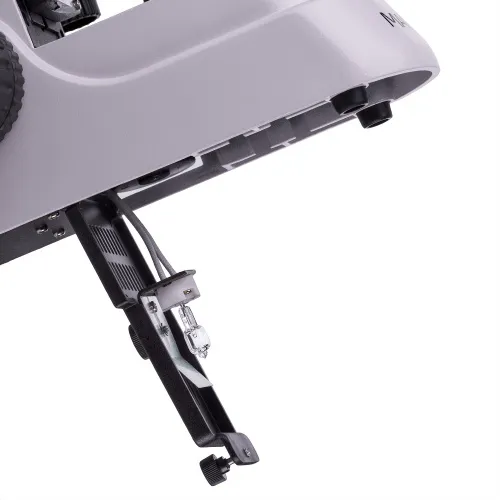

30 W halogenová žárovka poskytuje jasné osvětlení, které umožňuje dobrou viditelnost struktur vzorku při jakékoliv pozorovací technice a při použití jakéhokoliv objektivu. Osvětlení je teplé, což je příjemnější pro oči při dlouhé práci. K dispozici je možnost nastavení jasu. Osvětlení je napájeno ze síťového napájecího zdroje.

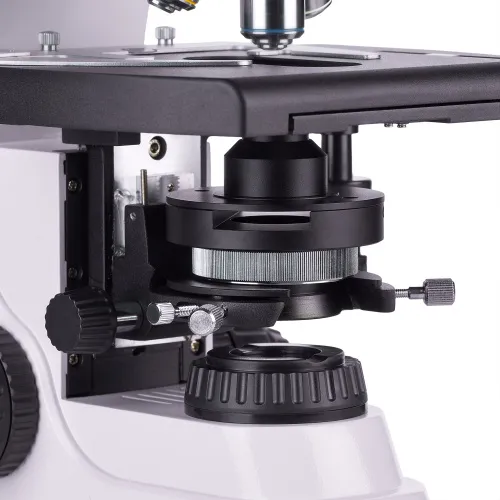

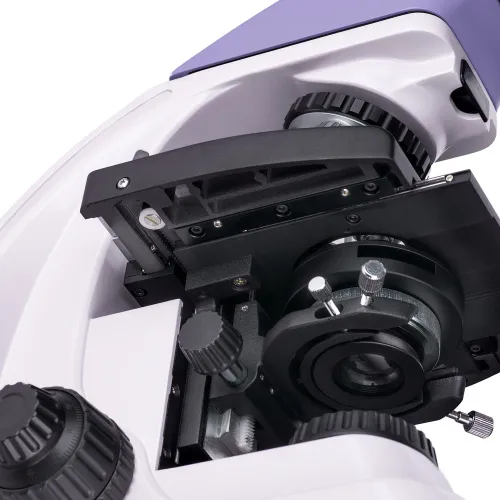

Köhlerovo osvětlení je možné nastavit díky vycentrovanému a výškově nastavitelnému Abbeho kondenzoru, aperturní a polní cloně. V kondenzoru je slot, do kterého lze nainstalovat posuvník tmavého pole nebo posuvník fázového kontrastu. Posuvník umožňuje rychle přepínat mezi výzkumnými technikami a metodami, což zlepšuje výkon mikroskopu.
Pracovní stolek a zaostřovací mechanismus

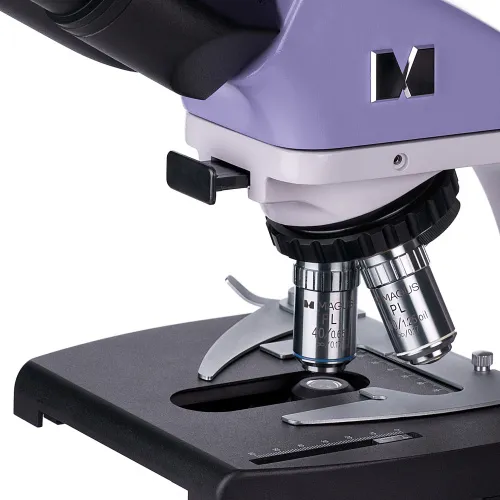

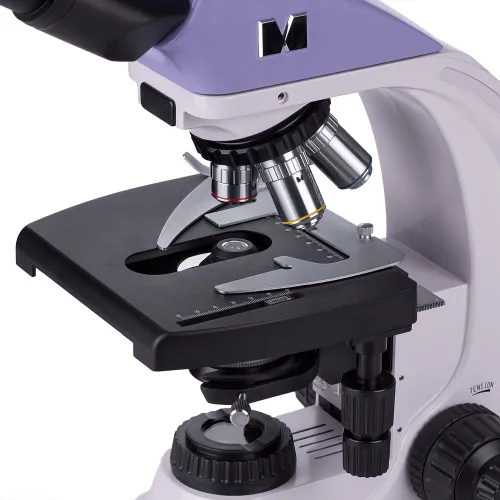

Pracovní stolek nemá polohovací stojan, což zlepšuje ergonomii mikroskopu. Mechanický nástavec pohybuje objektem plynule a lze jej vyjmout pro ruční skenování.

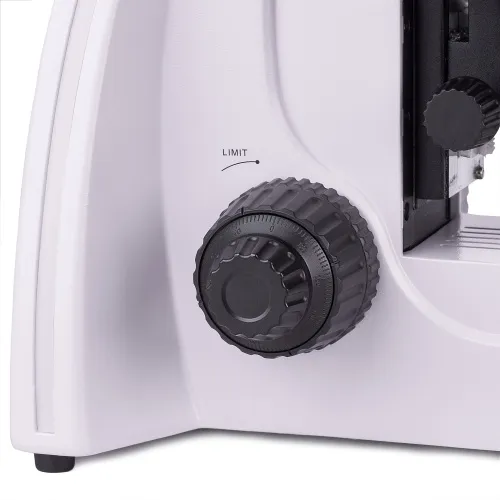

Zaostřovací knoflíky jsou umístěny na obou stranách těla mikroskopu a blíže k základně mikroskopu, což umožňuje při dlouhodobé práci položit ruce na stůl a nedržet je ve vzduchu. Knoflíky jsou koaxiální, tj. jsou umístěny na stejné ose. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Zaostřovací mechanismus je plynulý, takže při jeho nastavování nemusíte vynakládat žádné úsilí.
Příslušenství
Řada volitelného příslušenství zahrnuje okuláry, objektivy, polarizační zařízení, kondenzory tmavého pole, zařízení s fázovým kontrastem, kalibrační sklíčka a digitální fotoaparáty. Tato zařízení jsou navržena speciálně pro mikroskop MAGUS Bio 250T, takže optimálně odpovídají mikroskopu a maximalizují jeho možnosti.
Klíčové vlastnosti mikroskopu:
- Trinokulární hlava s vertikálním tubusem pro montáž digitálního fotoaparátu
- Tubusy okuláru otočné o 360°, což umožňuje jejich přizpůsobení výšce uživatele
- Nastavení dioptrií na levém tubusu, hrubé ostření s aretačním knoflíkem a knoflík pro nastavení tuhosti hrubého ostření, jemné ostření
- Pozorování v procházejícím světle, zdroj světla – 30 W halogenová žárovka s nastavitelným jasem
- Abbeho kondenzor s aperturní clonou a polní clonou umožňuje nastavit Köhlerovo osvětlení
- Možnost instalace posuvníku fázového kontrastu a posuvníku tmavého pole (v kondenzoru je speciální slot pro jejich instalaci)
- Široký sortiment volitelného příslušenství
Klíčové vlastnosti fotoaparátu:
- Fotoaparát funguje samostatně bez připojení k počítači nebo instalace jakéhokoli softwar
- Rozhraní HDMI pro vysokou a stabilní rychlost přenosu dat
- Rozlišení fotoaparátu je 1920x1080 pixelů – ideální volba pro zobrazování snímků na monitoru s rozlišením Full HD
- 60 fps (počet snímků za sekundu) pro pozorování pohybujících se vzorků, záznam videa a pohyb vzorku bez trhání obrazu nebo zpožďování
- Barevný snímač CMOS SONY Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i při slabém osvětlení. Získáte jasnější, čistší a barevně sytější snímky
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

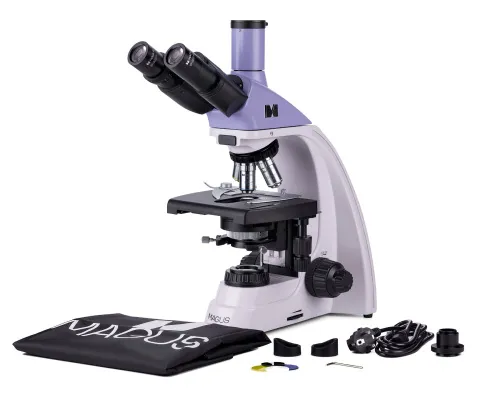

Obsah sady:
- Digitální fotoaparát MAGUS CHD10 (digitalni fotoaparat, kabel HDMI (1,5 m), USB mys, pametova karta SD 32 GB, napajeci adapter 12 V/1 A (Euro), uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Základna s napájecím vstupem, zdroj pro pozorování v procházejícím světle, zaostřovací mechanismus, pracovní stolek, držák kondenzoru a revolverový nosič objektivů
- Abbeův kondenzor
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: 4x/0,10
- Rovinný achromatický objektiv s korekcí na nekonečno: 10x/0,25
- Rovinný achromatický objektiv s korekcí na nekonečno: 40x/0,65 (odpružený)
- Rovinný achromatický objektiv s korekcí na nekonečno: 100x/1,25 olej (odpružený)
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Filtr (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Nádobka s imerzním olejem
- Síťový napájecí kabel
- Protiprachový kryt
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: 20x/0,40
- Rovinný achromatický objektiv s korekcí na nekonečno: 60x/0,80 (odpružený)
- Zařízení s fázovým kontrastem
- Posuvník fázového kontrastu
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
ID výrobku | 83009 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018034 |
Velikost balení (DxŠxV) | 43x27x63 cm |
Přepravní hmotnost | 12.65 kg |
Technické údaje mikroskopu | |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelně: 40–1200/1250/1500/1600/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (olejová imerze); parfokální vzdálenost: 45 mm (*volitelně: 20x/0,40; 60хs/0,80) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Dioptrická korekce okuláru, dioptrií | ±5 (na levém tubusu) |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | halogenová žárovka 12 V/30 W, G4 |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor) |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Hmotnost, kg | 8 |
Rozměry, mm | 200x436x400 |
Digitální fotoaparát | |
Snímač | SONY Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/2,8" (5,57x3,13mm) |
Rozměr pixelu, mkm | 2.9x2.9 |
Konektory rozhraní | HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB) |
Citlivost na světlo | 1300 mV při 1/30 s |
Expoziční čas | 0,04 ms – 1000 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg |
Formát videozáznamů | *.h264, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: integrovaný |
Systémové požadavky | nevyžaduje připojení k počítači |
Typ montáže | C-mount |
Tělo | pevné hliníkové |
Napájení fotoaparátu | síťový adaptér 12 V, 1 A |
Specifikace napájecího AC adaptéru | vstup: napětí AC 100–240 V, 50/60 Hz, výstup: napětí DC 12 V/1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
