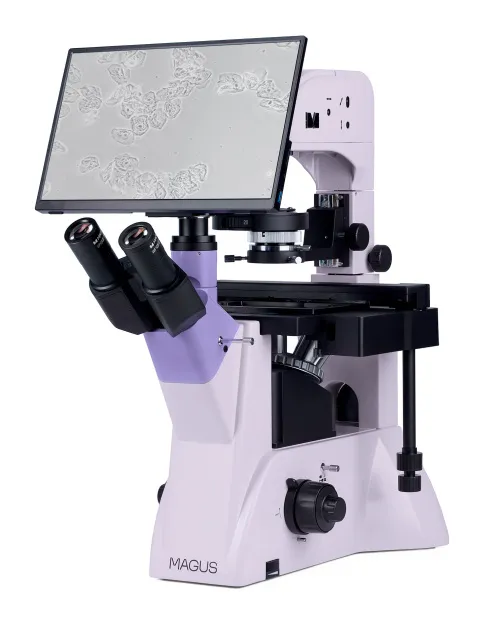

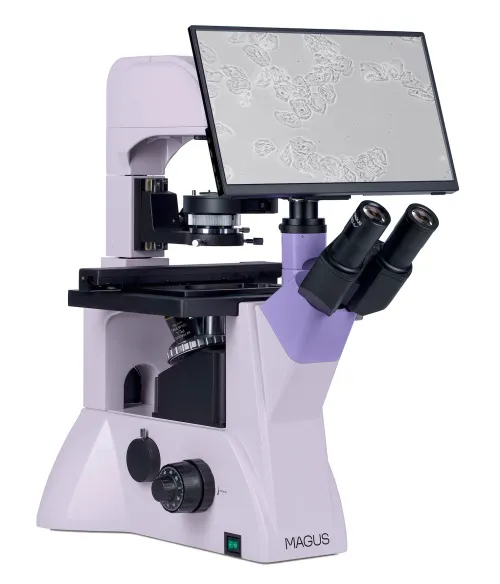

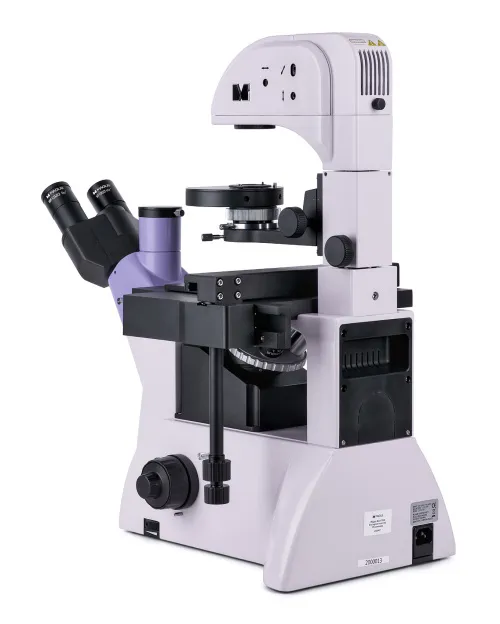

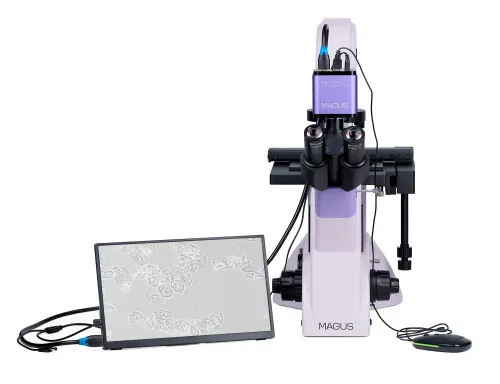

Biologický inverzní digitální mikroskop MAGUS Bio VD350 LCD
S fotoaparátem a monitorem. Zvětšení: 100–400x. Trinokulární hlava, rovinné achromatické čočky objektivu, 30 W halogenová osvětlovací soustava, kondenzor pro fázový kontrast, Köhlerovo osvětlení
ID výrobku | 83015 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018133 |
Velikost balení (DxŠxV) | 49x34x73 cm |
Přepravní hmotnost | 22.25 kg |

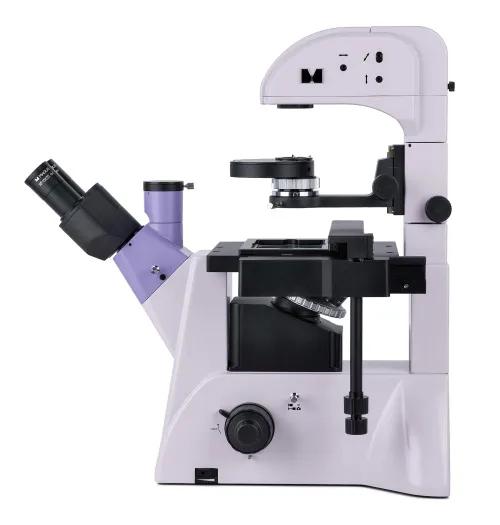

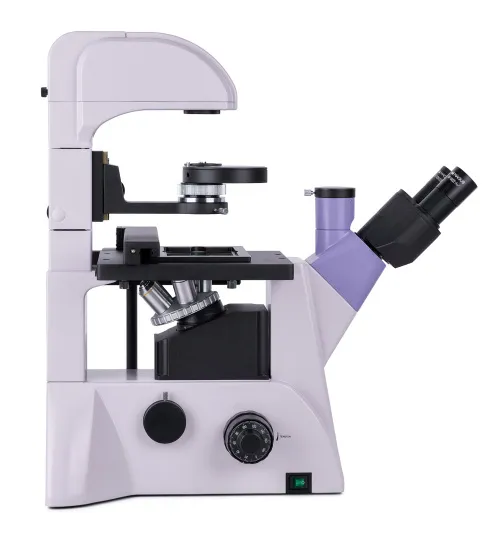

MAGUS Bio VD350 LCD je biologický inverzní mikroskop, který se používá ke studiu obarvených i neobarvených vzorků v laboratorním nádobí – Petriho miskách, baňkách, destičkách. Výška misek může být 55 mm a při naklonění stojanu světlovací systémy až 165 mm. Tloušťka dna kompatibilního nádobí je až 1,2 mm. Mikroskop, který využívá techniky mikroskopie v jasném poli a fázového kontrastu v procházejícím světle, má trinokulární tubus/boční port pro montáž digitální kamery a monitoru. Používá se pro běžnou laboratorní a výzkumnou práci i pro výuku.

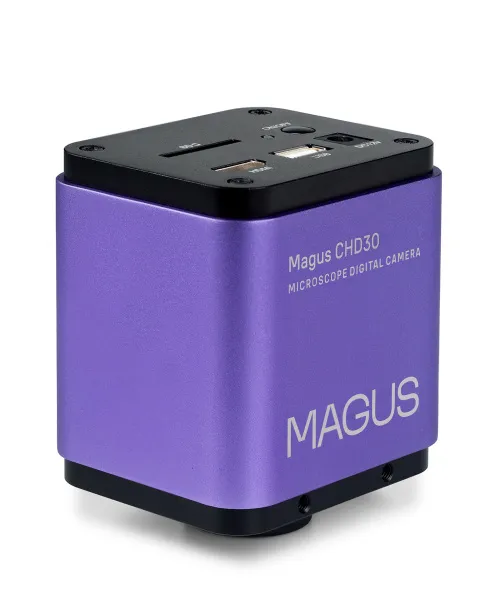

Digitální fotoaparát
Digitální fotoaparát MAGUS CHD30 je vybaven 2 Mpx snímačem a vytváří realistické snímky v rozlišení Full HD 1920x1080 px. Fotoaparát má vysokou světelnou citlivost, funkci automatického zaostřování a je vhodný pro fluorescenční mikroskopii. Fotoaparát disponuje rozhraním HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát lze propojit s počítačem prostřednictvím sítě Wi-Fi. Video se nahrává rychlostí 60 snímků za sekundu nebo 25 snímků za sekundu v závislosti na výstupním rozhraní videa. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Díky tomu mají videa živý obraz bez zamrzání a prodlev mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor
Monitory MAGUS MCD pracují v kombinaci s fotoaparáty MAGUS CHD a tvoří kompletní zobrazovací systém pro mikroskopy MAGUS.
Připojení k fotoaparátu probíhá prostřednictvím jeho rozhraní HDMI. Monitor zobrazuje obrázky v reálném čase. Jeho IPS LCD displej má široký pozorovací úhel, vysoký jas a dobrý kontrast. Při pohledu na obrazovku i z velkého úhlu není obraz zkreslený. Velikost obrazovky je 13,3".

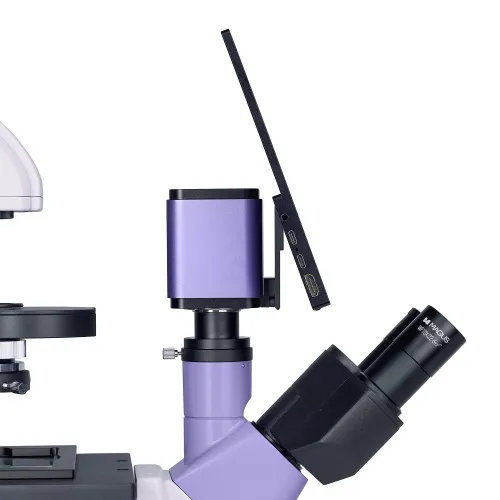

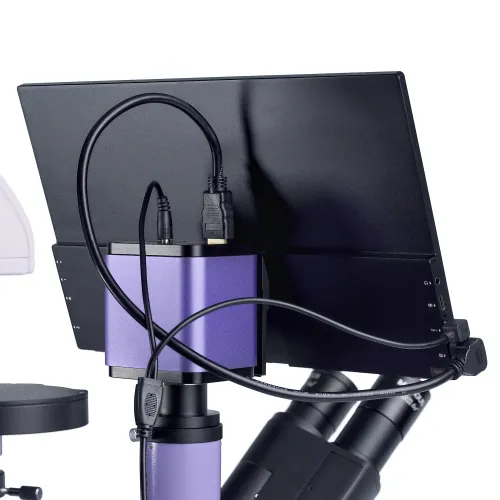

Monitor lze nainstalovat na vodorovnou plochu pomocí skládacího stojanu nebo jej připevnit přímo na fotoaparát či stativ.
Optika

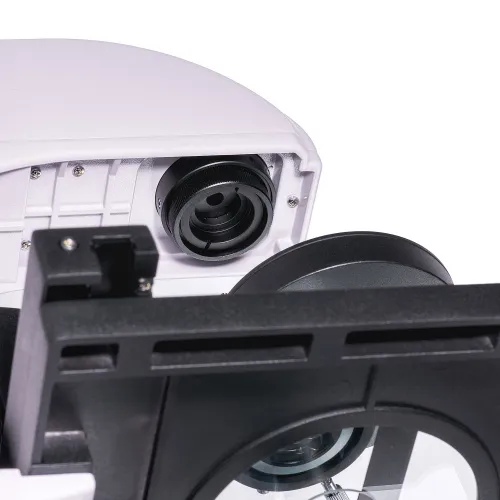

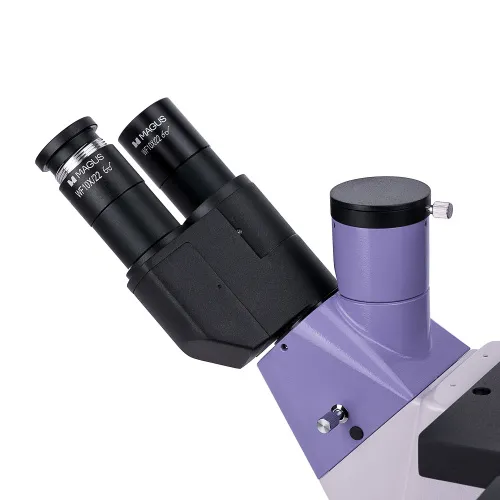

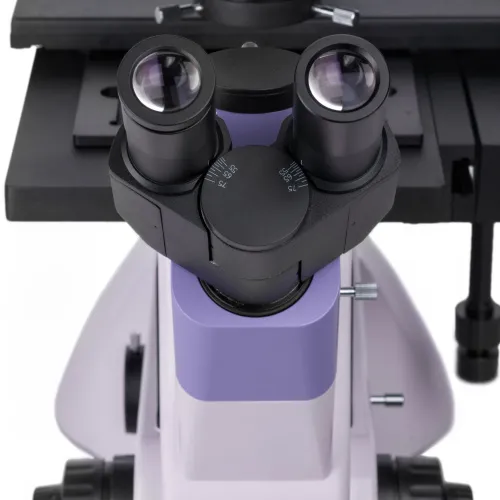

Při sestavování mikroskopu můžete zvolit polohu trinokulární hlavice: Lze ji otočit o 180° a nastavit tak výšku výstupní pupily. Svislou trubku použijte k upevnění monitoru a boční otvor na těle mikroskopu k upevnění digitální kamery. Rozdělení paprsku na těle je 100/0 nebo 0/100, stejně jako 50/50 na trinokulárním tubusu (když je otevřený) nebo 100/0 (když je zavřený).

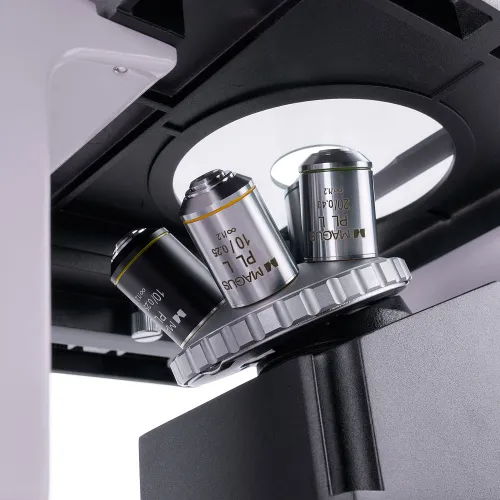

Součástí jsou čtyři rovinné achromatické objektivy s korekcí na nekonečno, z nichž jeden je fázový. Po instalaci čtyř z nich do revolverového nosiče objektivů zůstane jeden slot volný pro další cíl.
Osvětlení

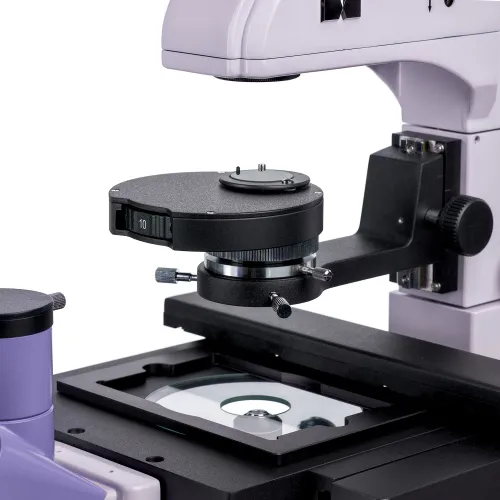

Kondenzor s fázovým kontrastem umožňuje snadné a pohodlné přepínání mezi mikroskopickými technikami. Má čtyři pracovní polohy: volnou aperturu pro techniku jasného pole a apertury 10x, 20x a 40x pro fázový kontrast s použitím vhodného zvětšovacího objektivu.

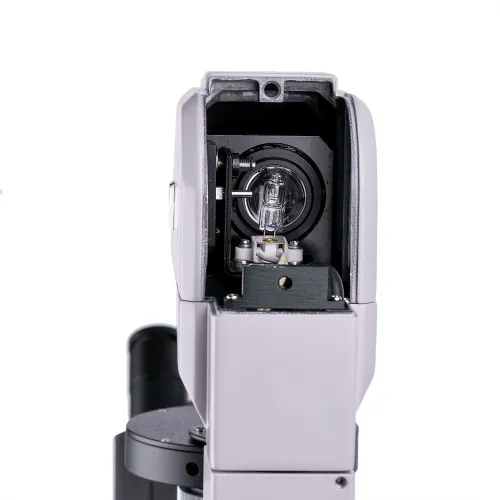

Zdrojem vyzařovaného světla je 30 W halogenová žárovka, která vyzařuje světlo o teplotě barvy umožňující pohodlnou práci. Má nastavitelný jas a je napájen střídavým proudem. Osvětlovací systém nabízí použití Köhlerova osvětlení pro zvýšení kvality obrazu.
Pracovní stolek a zaostřovací mechanismus
Součástí dodávky jsou čtyři držáky na nádobí pro stolek. Pomocí mechanického přídavného zařízení je lze posouvat podél os X a Y, zatímco samotný stolek zůstává nehybný. Držáky jsou určeny pro laboratorní nádobí různých velikostí.

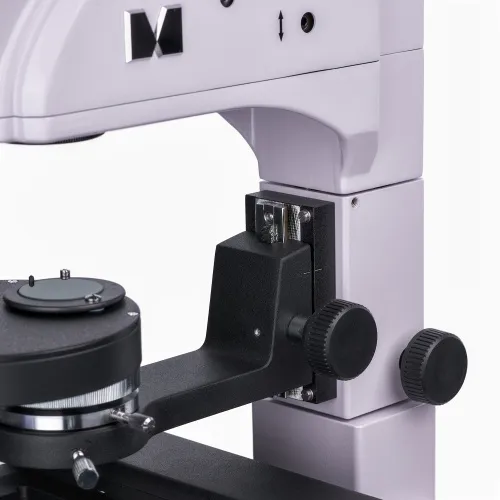

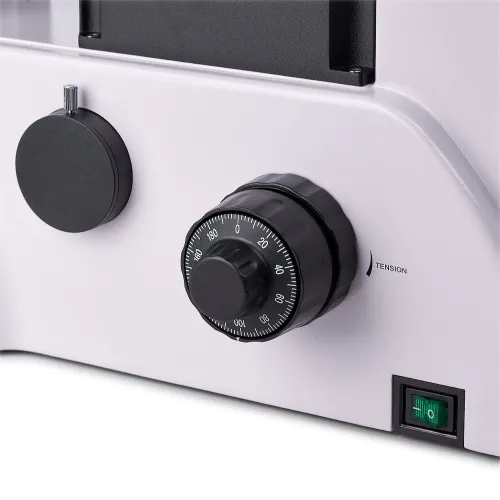

Zaostřovací mechanismus pracuje bez problémů. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Hodnota stupnice jemného ostření: 2 μm. Knoflíky jsou umístěny na základně mikroskopu, takže můžete mít při práci ruce v uvolněnější poloze.
Příslušenství
K dispozici jsou další okuláry, fázové objektivy, digitální kamery a kalibrační sklíčka pro mikroskop, které maximalizují možnosti mikroskopu.
Klíčové vlastnosti mikroskopu:
- Pro prohlížení vzorků v laboratorním nádobí o výšce až 55 mm a tloušťce dna až 1,2 mm

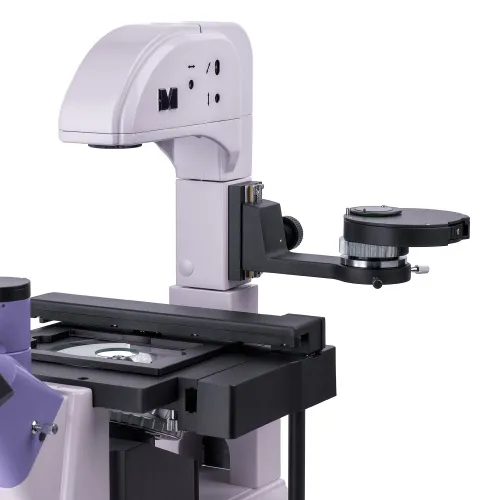

- Pokud je stojan osvětlovací soustavy nakloněný, můžete používat nádobí vysoké až 165 mm
- Techniky jasového pole a fázového kontrastu; kondenzor s fázovým kontrastem a polní membránou
- Stolek se 4 držáky misek různých velikostí; mechanické upevnění pro pohyb vzorku podél dvou horizontálních os
- Hlava mikroskopu se otáčí o 180°
- Dvě možnosti upevnění kamery a monitoru: ve vertikálním tubusu a na těle mikroskopu
- Zdroj vyzařovaného světla – 30 W halogenová žárovka napájená střídavým proudem
- Široký sortiment volitelného příslušenství
Klíčové vlastnosti fotoaparátu:

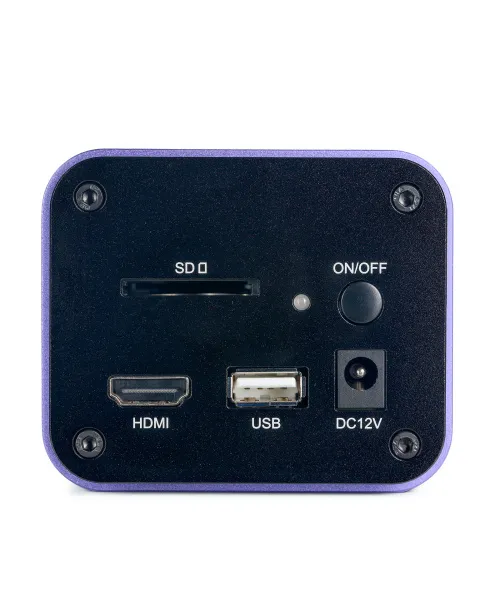

- Fotoaparát lze používat samostatně prostřednictvím rozhraní HDMI bez nutnosti připojení k počítači. Fotoaparát lze také připojit k počítači pomocí rozhraní USB 2.0
- Díky funkci automatického zaostřování v režimu HDMI lze snadno nastavit vlastní ostrost obrazu
- Rozlišení fotoaparátu je 1920x1080 px. Jde o ideální hodnoty pro zobrazení na monitoru s rozlišením Full HD
- Rychlost 60 snímků za sekundu pro pozorování pohybujících se vzorků, nahrávání videa a přesouvání preparátu bez trhání nebo zpoždění
- Rychlost 25 snímků za sekundu při přenosu přes Wi-Fi je dostatečná pro úpravu zaostření a zpracování snímků s využitím softwaru

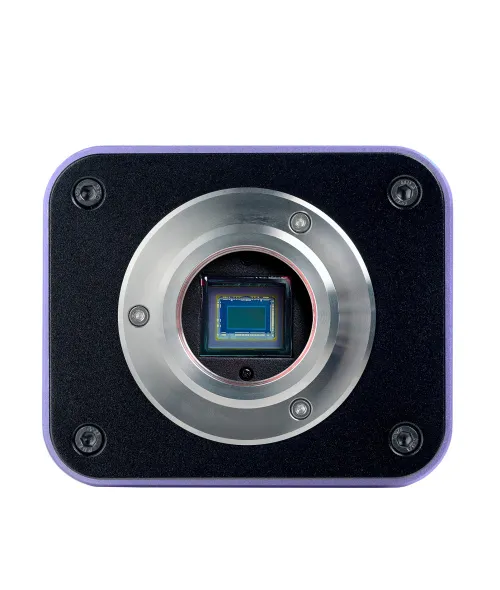

- Barevný snímač SONY CMOS s nízkou hladinou šumu a vysokou světelnou citlivostí
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření

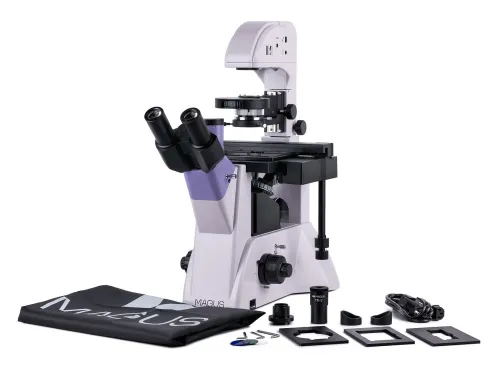

Obsah sady:
- Digitální fotoaparát MAGUS CHD30 (digitalni fotoaparat, kabel HDMI (1,5 m), USB mys, pametova karta SD 32 GB, adapter USB Wi-Fi, napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD20
- Stojan s vestavěným zdrojem napájení, zdrojem přenášeného světla, zaostřovacím mechanismem, stolkem, držákem kondenzoru, otočnou hlavicí a trinokulárním tubusem
- Kondenzor pro fázový kontrast
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 10x/0,25 WD 4,27 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 4,27 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 20x/0,40 WD 8,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,60 WD 3,5 mm

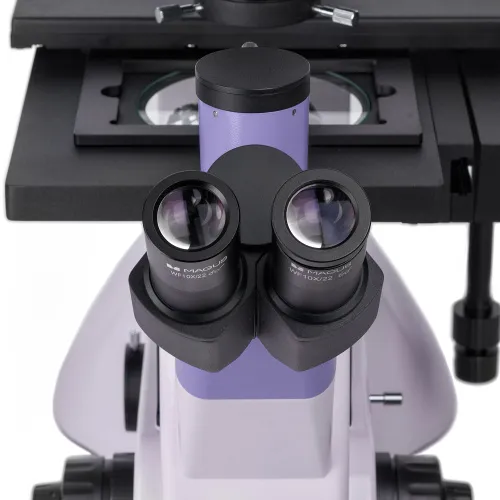

- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Centrovací dalekohled pro fázový kontrast
- Kruhová deska pracovního stolku
- Mechanický nástavec pro posouvání preparátu
- Držák misek (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 20x/0,40 WD 8,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 40x/0,60 WD 3,5 mm
- Kalibrační sklíčko
ID výrobku | 83015 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018133 |
Velikost balení (DxŠxV) | 49x34x73 cm |
Přepravní hmotnost | 22.25 kg |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Siedentopf, otočná o 180° |
Úhel sklonu hlavy | 45° |
Zvětšení, x | 100–400 základní konfigurace (*volitelně: 40–500/600/800/1000) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; fázový PHP2 10x/0,25; parfokální vzdálenost: 45 mm (*volitelně: PL 4x/0,10; fázový PHP2 20x/0,40; fázový PHP2 40x/0,60) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 227x208 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 77/114 |
Pracovní stolek, mm | pevný, se skleněnou deskou o průměru Ø118 mm a mechanickým nástavcem; držáky misek: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Kondenzor | NA 0,6, pracovní vzdálenost: 55 mm; fázový karuselový |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/30 W |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Speciální vlastnosti | fázový kondenzor (karuselový) s volným slotem a fázovými prstenci pro objektivy 10x, 20x a 40x; pomocný mikroskop pro vystředění prstencových clon fázového kondenzoru |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole, mikroskopie s fázovým kontrastem |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Digitální fotoaparát | |
Snímač | SONY CMOS |
Barevný/černobílý | barevný |
Megapixely | 2 |
Maximální rozlišení, px | 1920x1080 |
Velikost snímače | 1/1,9" (7,20x4,05 mm) |
Rozměr pixelu, mkm | 3.75x3.75 |
Konektory rozhraní | Wi-Fi, HDMI 1,4 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB), adaptér Wi-Fi (USB) |
Nastavení Wi-Fi | 802.11n, 150 Mbps, 20 dBm |
Citlivost na světlo | 1120 mV s 1/30 s |
Poměr signálu k šumu | 0,15 mV při 1/30 s |
Expoziční čas | 0,06 ms – 918 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 60 při rozlišení 1920x1080 (HDMI), 25 při rozlišení 1920x1080 (Wi-Fi) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg |
Formát videozáznamů | *.asf |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: vestavěné; USB: MAGUS View |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC adaptér 12 V, 1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 1920x1080 (Full HD) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
