Biologický inverzní mikroskop MAGUS Bio V350
Zvětšení: 100–400x. Trinokulární hlava, rovinné achromatické čočky objektivu, 30 W halogenová osvětlovací soustava, kondenzor pro fázový kontrast, Köhlerovo osvětlení
ID výrobku | 82907 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018119 |
Velikost balení (DxŠxV) | 49x34x73 cm |
Přepravní hmotnost | 19.5 kg |

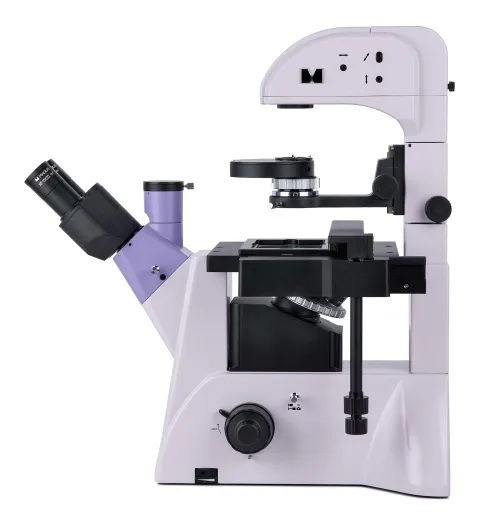

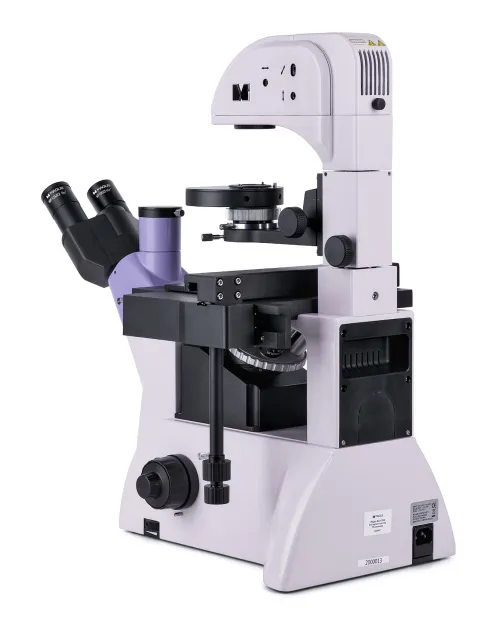

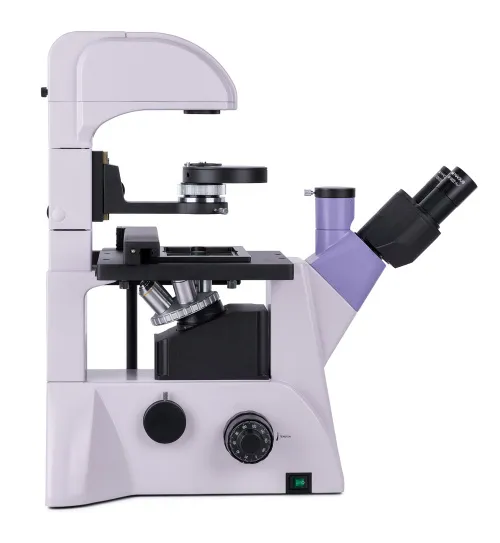

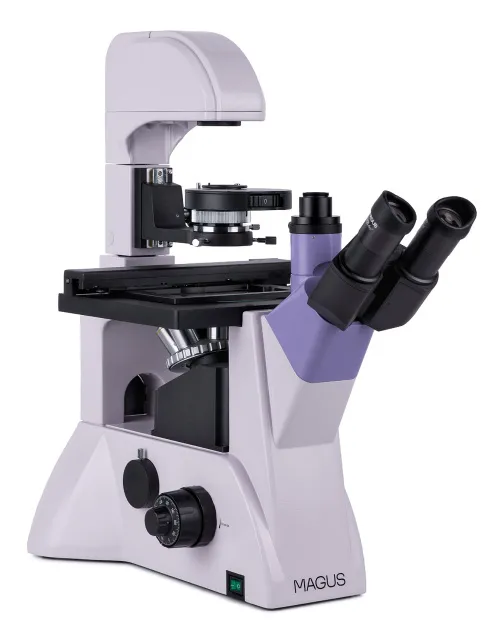

MAGUS Bio V350 je biologický inverzní mikroskop, který se používá ke studiu obarvených i neobarvených vzorků v laboratorním nádobí – Petriho miskách, baňkách, destičkách. Výška misek může být 55 mm a při naklonění stojanu světlovací systémy až 165 mm. Tloušťka dna kompatibilního nádobí je až 1,2 mm. Mikroskop, který využívá techniky mikroskopie v jasném poli a fázového kontrastu v procházejícím světle, má trinokulární tubus/boční port pro montáž digitální kamery a monitoru. Používá se pro běžnou laboratorní a výzkumnou práci i pro výuku.
Optika

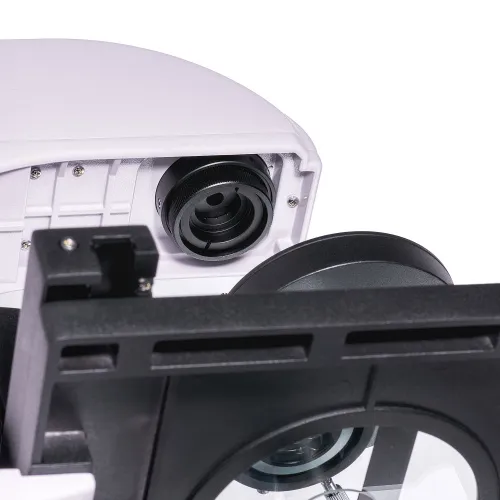

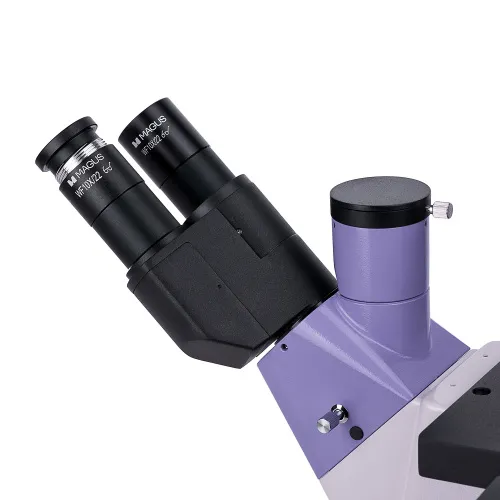

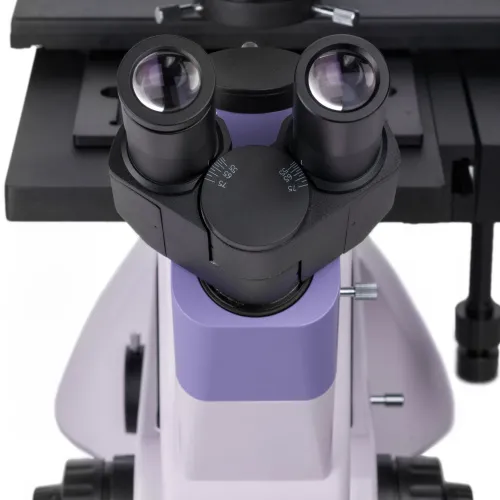

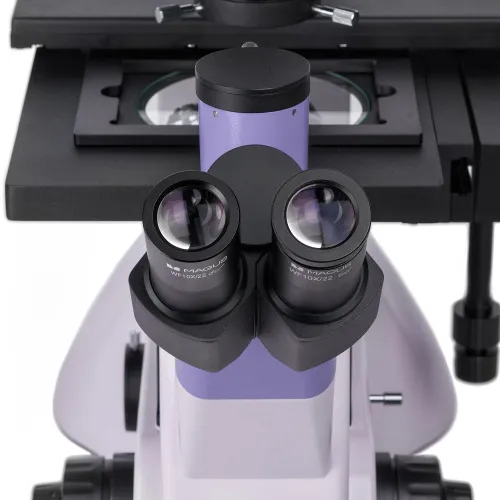

Při sestavování mikroskopu můžete zvolit polohu trinokulární hlavice: Lze ji otočit o 180° a nastavit tak výšku výstupní pupily. Svislou trubku použijte k upevnění monitoru a boční otvor na těle mikroskopu k upevnění digitální kamery. Rozdělení paprsku na těle je 100/0 nebo 0/100, stejně jako 50/50 na trinokulárním tubusu (když je otevřený) nebo 100/0 (když je zavřený).

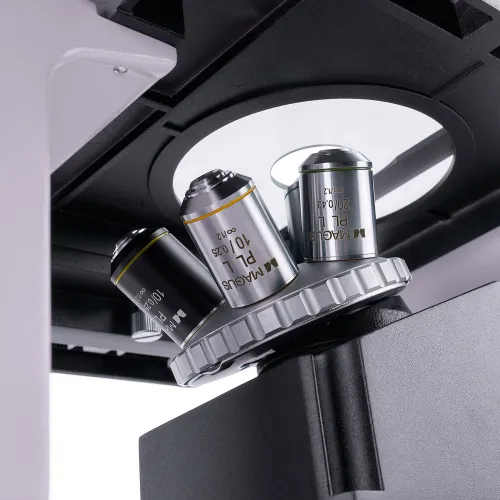

Součástí jsou čtyři rovinné achromatické objektivy s korekcí na nekonečno, z nichž jeden je fázový. Po instalaci čtyř z nich do revolverového nosiče objektivů zůstane jeden slot volný pro další cíl.
Osvětlení

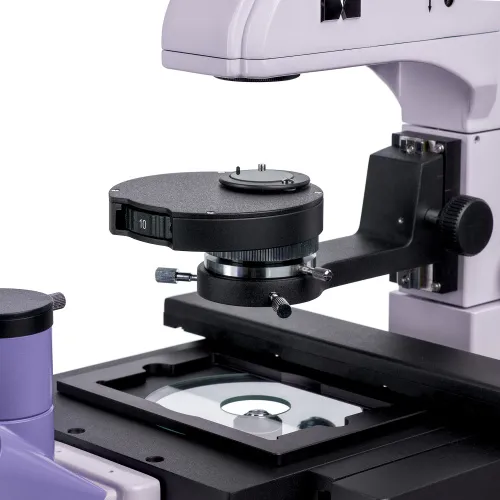

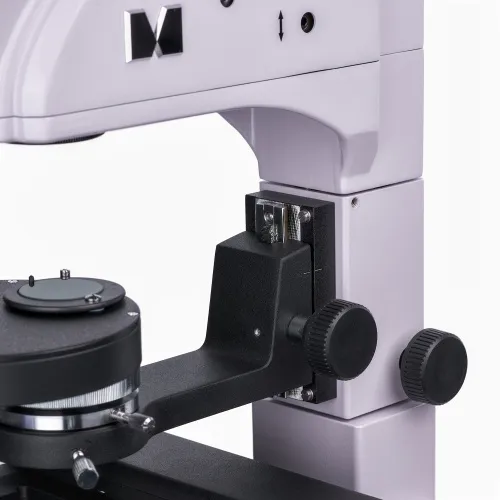

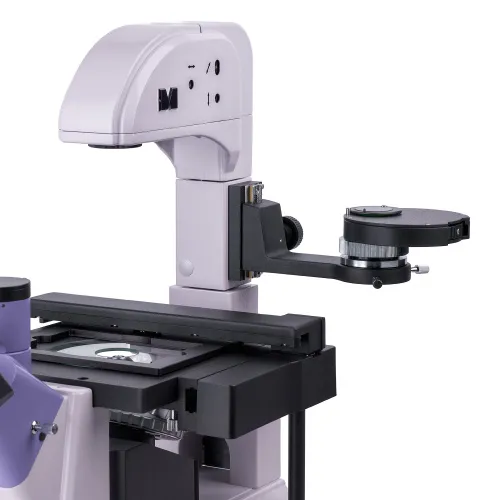

Kondenzor s fázovým kontrastem umožňuje snadné a pohodlné přepínání mezi mikroskopickými technikami. Má čtyři pracovní polohy: volnou aperturu pro techniku jasného pole a apertury 10x, 20x a 40x pro fázový kontrast s použitím vhodného zvětšovacího objektivu.

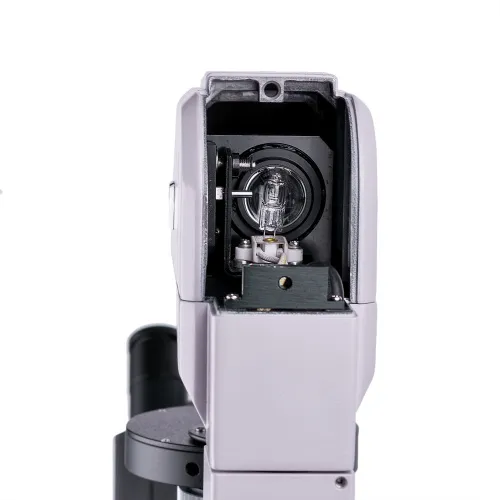

Zdrojem vyzařovaného světla je 30 W halogenová žárovka, která vyzařuje světlo o teplotě barvy umožňující pohodlnou práci. Má nastavitelný jas a je napájen střídavým proudem. Osvětlovací systém nabízí použití Köhlerova osvětlení pro zvýšení kvality obrazu.
Pracovní stolek a zaostřovací mechanismus
Součástí dodávky jsou čtyři držáky na nádobí pro stolek. Pomocí mechanického přídavného zařízení je lze posouvat podél os X a Y, zatímco samotný stolek zůstává nehybný. Držáky jsou určeny pro laboratorní nádobí různých velikostí.

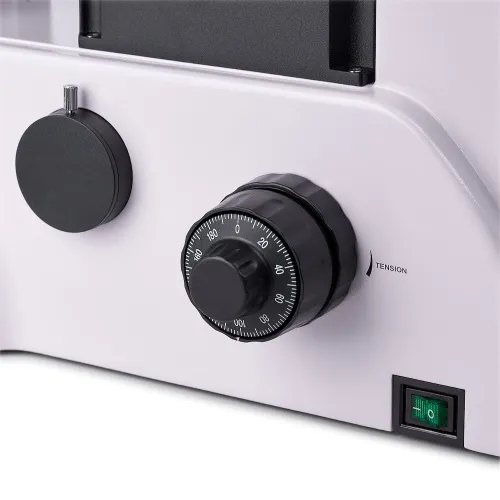

Zaostřovací mechanismus pracuje bez problémů. Mechanismus hrubého ostření má aretační knoflík a nastavení tuhosti. Hodnota stupnice jemného ostření: 2 μm. Knoflíky jsou umístěny na základně mikroskopu, takže můžete mít při práci ruce v uvolněnější poloze.
Příslušenství
K dispozici jsou další okuláry, fázové objektivy, digitální kamery a kalibrační sklíčka pro mikroskop, které maximalizují možnosti mikroskopu.
Klíčové vlastnosti:
- Pro prohlížení vzorků v laboratorním nádobí o výšce až 55 mm a tloušťce dna až 1,2 mm
- Pokud je stojan osvětlovací soustavy nakloněný, můžete používat nádobí vysoké až 165 mm
- Techniky jasového pole a fázového kontrastu; kondenzor s fázovým kontrastem a polní membránou
- Stolek se 4 držáky misek různých velikostí; mechanické upevnění pro pohyb vzorku podél dvou horizontálních os
- Hlava mikroskopu se otáčí o 180°
- Dvě možnosti upevnění kamery a monitoru: ve vertikálním tubusu a na těle mikroskopu
- Zdroj vyzařovaného světla – 30 W halogenová žárovka napájená střídavým proudem
- Široký sortiment volitelného příslušenství

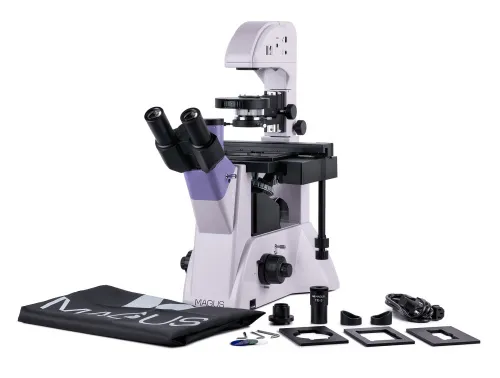

Obsah sady:
- Stojan s vestavěným zdrojem napájení, zdrojem přenášeného světla, zaostřovacím mechanismem, stolkem, držákem kondenzoru, otočnou hlavicí a trinokulárním tubusem
- Kondenzor pro fázový kontrast
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 10x/0,25 WD 4,27 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 4,27 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 20x/0,40 WD 8,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,60 WD 3,5 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice (2 ks)
- Centrovací dalekohled pro fázový kontrast
- Kruhová deska pracovního stolku
- Mechanický nástavec pro posouvání preparátu
- Držák misek (4 ks)
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr
- Síťový napájecí kabel
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 20x/0,40 WD 8,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: fázový PHP2 40x/0,60 WD 3,5 mm
- Digitální fotoaparát
- Kalibrační sklíčko
- LCD monitor
ID výrobku | 82907 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018119 |
Velikost balení (DxŠxV) | 49x34x73 cm |
Přepravní hmotnost | 19.5 kg |
Typ | biologický, světlo / optické |
Hlava | trinokulární |
Hubice | Siedentopf, otočná o 180° |
Úhel sklonu hlavy | 45° |
Zvětšení, x | 100–400 základní konfigurace (*volitelně: 40–500/600/800/1000) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinné achromatické s korekcí na nekonečno: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; fázový PHP2 10x/0,25; parfokální vzdálenost: 45 mm (*volitelně: PL 4x/0,10; fázový PHP2 20x/0,40; fázový PHP2 40x/0,60) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 4,27 (10x); 8,0 (20х); 3,5 (40x) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 227x208 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 77/114 |
Pracovní stolek, mm | pevný, se skleněnou deskou o průměru Ø118 mm a mechanickým nástavcem; držáky misek: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
Kondenzor | NA 0,6, pracovní vzdálenost: 55 mm; fázový karuselový |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (s nastavením tuhosti hrubého zaostření a s aretačním knoflíkem) a jemné ostření (0,002 mm) |
S osvětlením | halogenové |
Regulace jasu | ✓ |
Napájení | 220±22 V, 50 Hz, AC síť |
Typ světelného zdroje | 12 V/30 W |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Speciální vlastnosti | fázový kondenzor (karuselový) s volným slotem a fázovými prstenci pro objektivy 10x, 20x a 40x; pomocný mikroskop pro vystředění prstencových clon fázového kondenzoru |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | spodní |
Metody pozorování | světlé pole, mikroskopie s fázovým kontrastem |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
