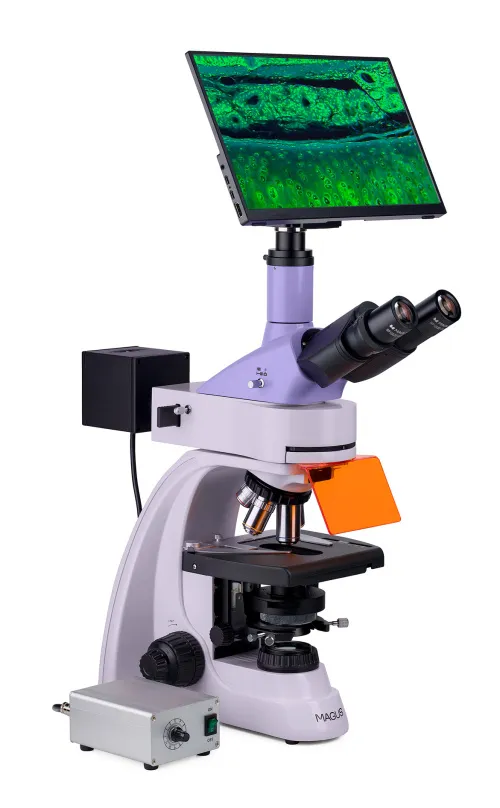

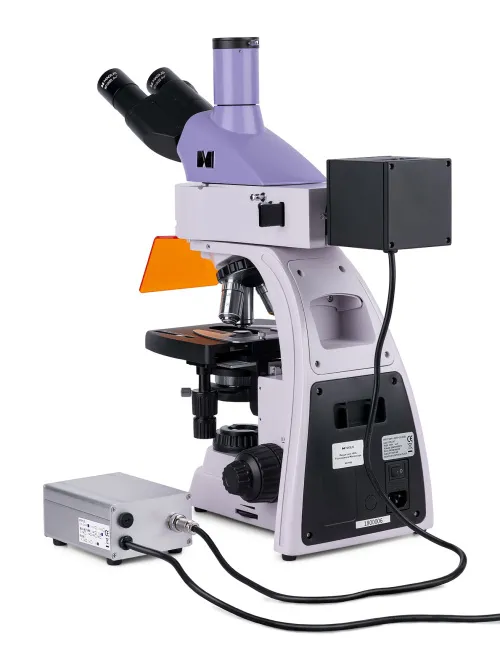

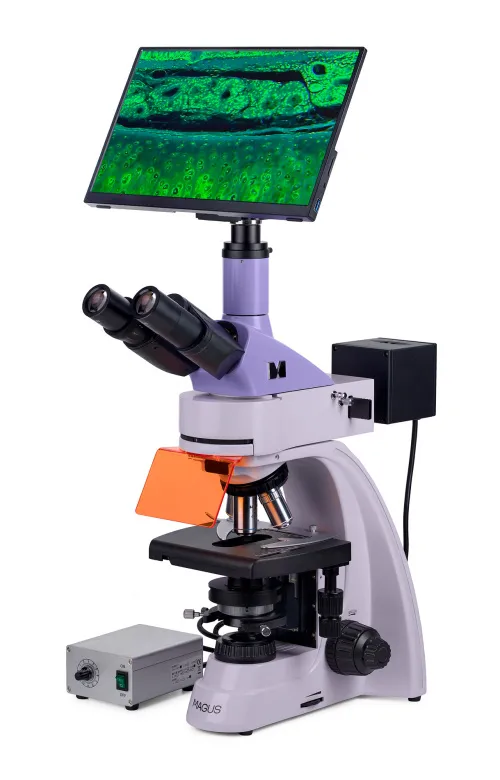

Fluorescenční digitální mikroskop MAGUS Lum D400L LCD
S fotoaparátem a monitorem. Zvětšení: 40–1000x. Trinokulární hlava, rovinné achromatické a rovinné fluoritové objektivy, zdroje odraženého světla – 4 LED 5 W světla různých vlnových délek, zdroj procházejícího světla – LED 3 W světlo, Köhlerovo osvětlení v odraženém a procházejícím světle
ID výrobku | 83019 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018195 |
Velikost balení (DxŠxV) | 45x30x96 cm |
Přepravní hmotnost | 17.25 kg |

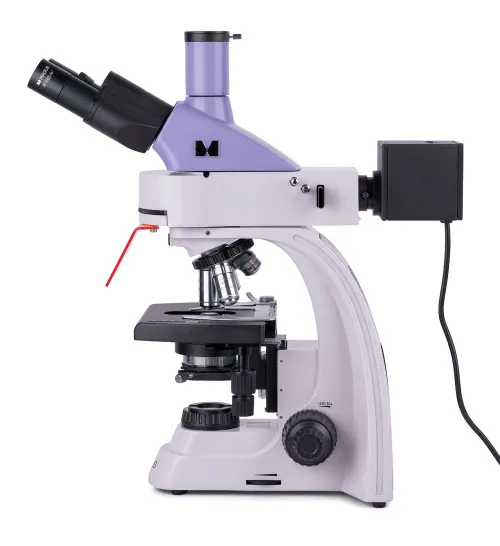

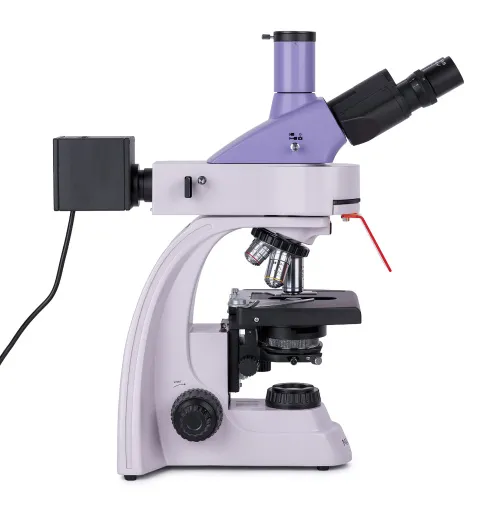

Fluorescenční mikroskop MAGUS Lum 400L lze používat pro dvě techniky mikroskopie: fluorescence v odraženém světle a světlého pole v procházejícím světle. Pokud je mikroskop vybaven dalším příslušenstvím, lze jej používat k výzkumu v polarizovaném světle a k použití technik tmavého pole a fázového kontrastu. Tento mikroskop lze používat pro výzkum a laboratorní diagnostiku v oborech lékařství, farmakologie, forenzní vědy, biotechnologie, veterinární medicíny atd.

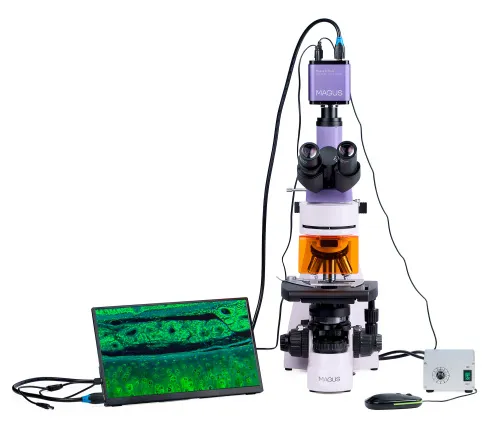

Digitální fotoaparát

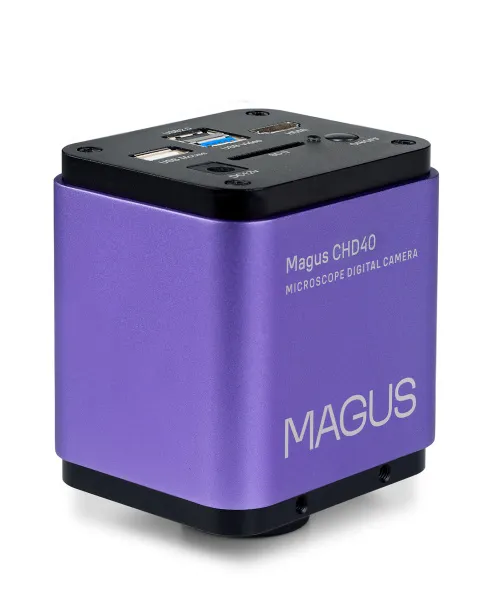

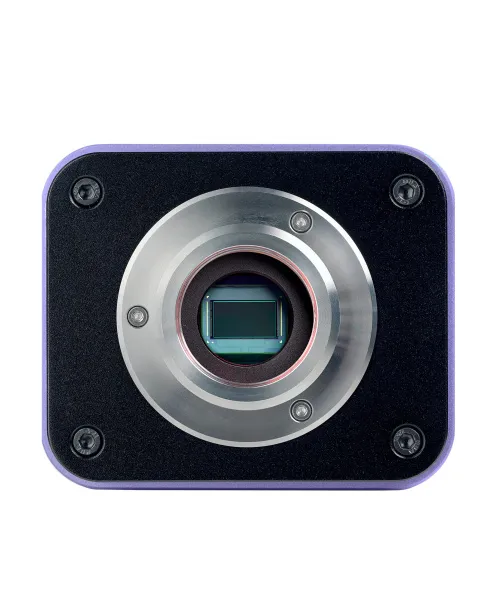

MAGUS CHD40 je digitální HDMI fotoaparát se třemi video rozhraními a automatickým přepínáním mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru. Fotoaparát je vybaven 8 Mpx snímačem a po připojení přes HDMI nebo USB 3.0 vytváří realistické snímky v rozlišení 4K (3840x2160 px). Při připojení přes Wi-Fi je kvalita obrazu Full HD (1920x1080 px). Fotoaparát využívá rozhraní HDMI pro přímé připojení k televizoru, monitoru nebo projektoru. V tomto režimu pracuje fotoaparát samostatně bez připojení k počítači. Rozhraní HDMI poskytuje vysokou a stabilní rychlost přenosu z fotoaparátu na externí obrazovku. Fotoaparát můžete k počítači připojit prostřednictvím rozhraní Wi-Fi nebo USB 3.0. Video se nahrává rychlostí 30 snímků za sekundu. Fotoaparát nabízí kombinaci vysoké rychlosti snímání (počet snímků za sekundu) s velkou šířkou pásma HDMI. Výsledkem je živý obraz, plynulý záznam bez zamrzání a nulové prodlevy mezi snímky. Při maximálním rozlišení produkt nabízí dobře prokreslený obraz, bezchybně se pohybující objekty a zobrazení bez zpožďování.
Monitor

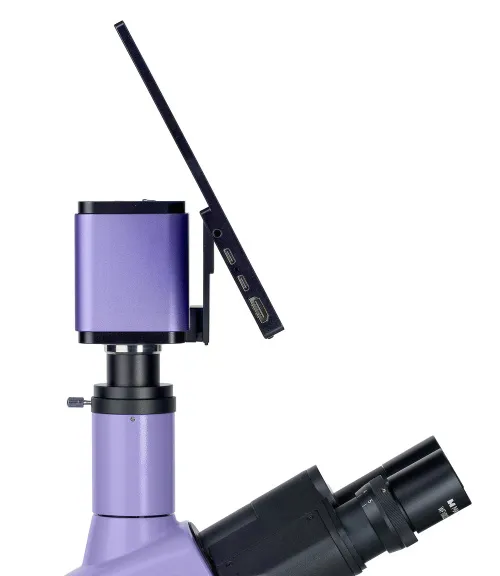

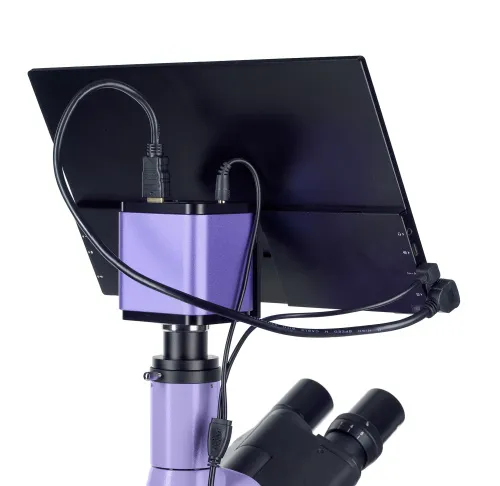

Monitor MAGUS MCD40 je navržen pro použití s vizualizačními systémy mikroskopů MAGUS. Zobrazuje obraz v reálném čase. Připojuje se k fotoaparátu, který je namontován na mikroskopu. Tento produkt podporuje fotoaparáty MAGUS 4K HDMI. Úhlopříčka displeje je 13,3 palce. Matrice IPS poskytuje jasný obraz s velkými pozorovacími úhly. Pokud se na displej díváte pod úhlem, reprodukce barev není zkreslená. Displej můžete umístit na sklopný stojan na stůl nebo na poličku, nebo jej připevnit přímo na fotoaparát nebo stojan mikroskopu.
Optika

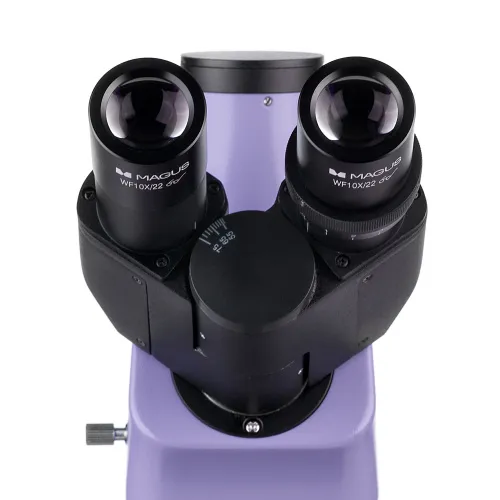

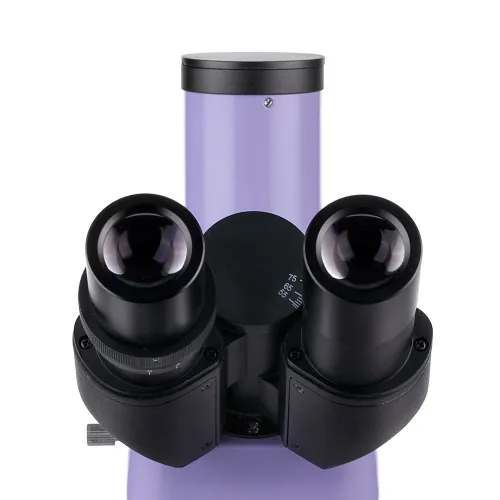

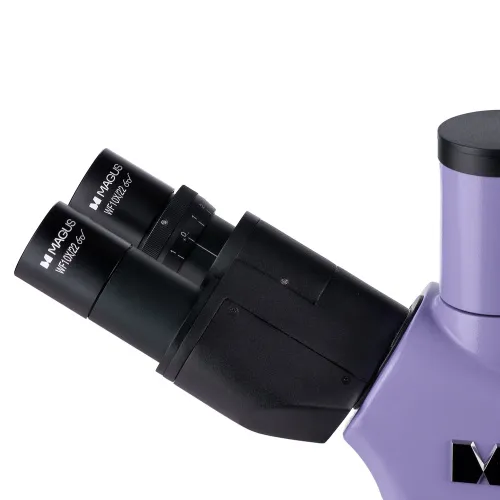

Trinokulární hlava obsahuje dva okulárové tubusy pro pozorování a trinokulární tubus pro montáž digitálního fotoaparátu (není součástí dodávky). Pro pohodlné delší pozorování lze tubusy okuláru nastavit tak, aby odpovídaly výšce pozorovatele, protože se otáčejí o 360°. Jsou nakloněny o 30°.

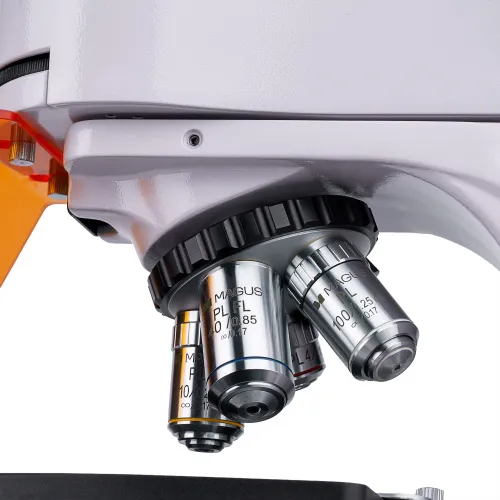

Revolverový nosič 5 objektivů je orientován směrem dovnitř – uživatel vidí objektiv vložený do optické dráhy. Je dodáván se čtyřmi rovinnými achromatickými objektivy s korekcí na nekonečno: tři pro světlé pole a jeden pro fluorescenční techniku (fluo). Když jsou všechny objektivy nainstalovány v revolverovém nosiči objektivů, zůstává jeden otvor volný. Slouží k nastavení polohy osvětlovací soustavy pro pozorování v odraženém světle. Můžete také nainstalovat volitelný objektiv a získat tak další zvětšení.
Osvětlení

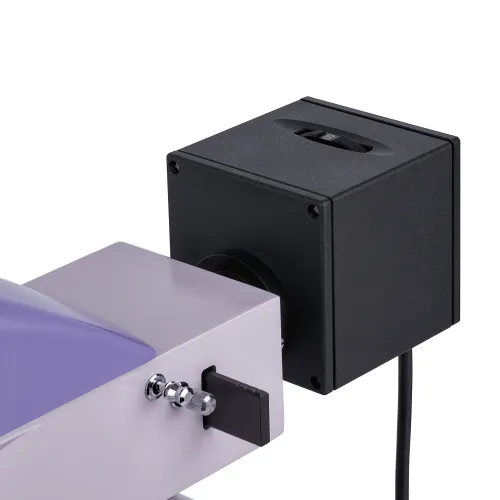

Odražené světlo – čtyři LED o příkonu 5 W. Každá LED vyzařuje specifické vlnové pásmo: modré (B), zelené (G), fialové (V) a ultrafialové (UV). Chcete-li zvolit pracovní LED, musíte otočit prstencem. Výhodou LED osvětlení je, že LED se rychle rozzáří a rychle zhasnou, což usnadňuje přepínání z jasného pole na fluorescenční a zpět. LED diody se nezahřívají, nepotřebují chladič a mají životnost 50 000 hodin bez výměny. Fluorescenční osvětlení na bázi LED je snadno udržovatelná a bezpečná mikroskopická technika, a proto se doporučuje pro použití ve školách a na univerzitách.

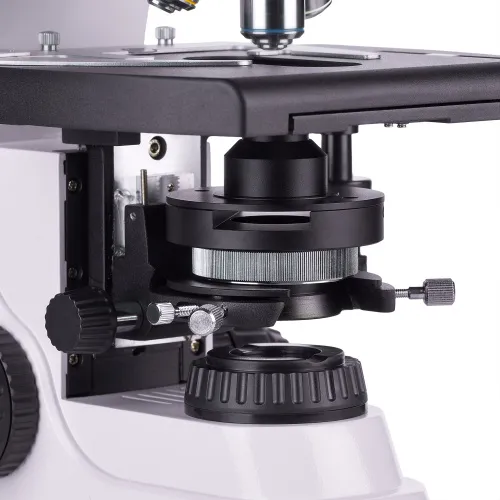

Odražené světlo se vytváří pomocí 3 W LED diody. Její životnost je rovněž 50 000 hodin. Systém osvětlení také zahrnuje kondenzor. Kondenzor má štěrbinu pro posuvník tmavého pole nebo posuvník fázového kontrastu. Posuvník je snadný a rychlý způsob změny mikroskopické techniky bez výměny kondenzoru.
Köhlerovo osvětlení lze nastavit pro procházející i odražené světlo. Studovaný objekt je ostře zaostřený a artefakty obrazu jsou odstraněny. Na okrajích nedochází k žádnému ztmavení a u každého objektivu lze dosáhnout limitu rozlišení.
Pracovní stolek a zaostřovací mechanismus

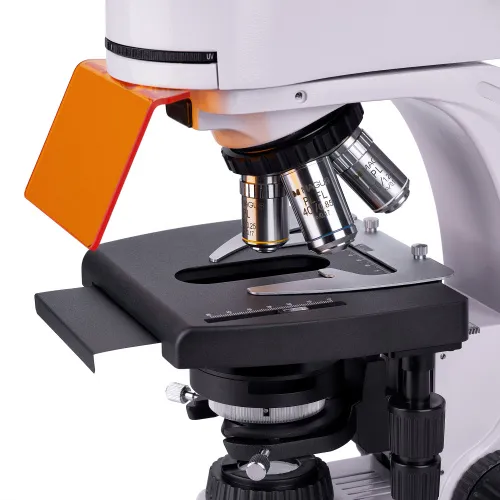

Pracovní stolek mikroskopu je vybaven vyjímatelným držákem vzorků, který lze odejmout pro ruční skenování. Stolek nemá polohovací stojan. Proto vyžaduje méně prostoru na práci. Na pracovní stolek lze nainstalovat černou destičku, která eliminuje rozptýlené světlo ze zdroje procházejícího světla při pozorování v odraženém světle.

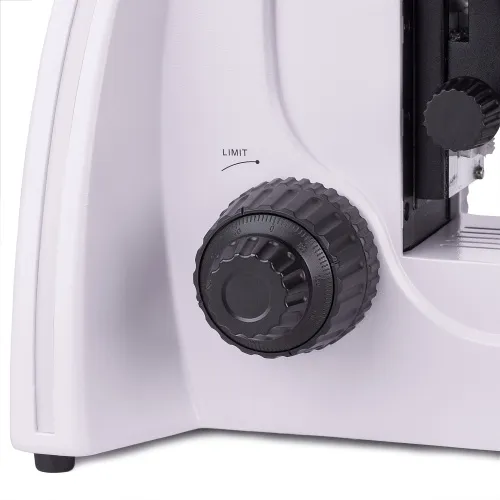

Koaxiální knoflíky hrubého a jemného ostření jsou umístěny na obou stranách základny mikroskopu. Hrubé ostření má aretační knoflík a nastavení tuhosti.
Příslušenství
Mikroskop MAGUS Lum 400L disponuje širokou řadou kompatibilního příslušenství, které lze použít k rozšíření jeho možností. Patří sem okuláry, objektivy, zařízení pro tmavé pole, polarizované světlo a fázový kontrast a digitální fotoaparáty a kalibrační sklíčka.
Klíčové vlastnosti mikroskopu:
- Studium vzorků v odraženém světle pomocí techniky fluorescenční mikroskopie a v procházejícím světle pomocí techniky mikroskopie světlého pole.
- Rovinné achromatické objektivy s korekcí na nekonečno: tři objektivy jasného pole, jeden fluorescenční objektiv
- Trinokulární hlava, tubusy otočné o 360°; trinokulární tubus pro montáž digitálního fotoaparátu
- Čtyři LED diody osvětlení s odraženým světlem pracující na různých vlnových pásmech: modré (B), zelené (G), fialové (V) a ultrafialové (UV)
- 3 W LED pro osvětlení procházejícím světlem, Köhlerovo osvětlení v procházejícím a odraženém světle
- Pracovní stolek bez polohovacího stojanu, vyjímatelný držák vzorků
- Široká řada příslušenství, včetně zařízení pro tmavé pole, polarizované světlo a fázový kontrast
Klíčové vlastnosti fotoaparátu:
- Fotoaparát pracuje samostatně bez připojení k počítači a prostřednictvím rozhraní HDMI. Možnost připojení k počítači prostřednictvím Wi-Fi a rozhraní USB 3.0.
- Automatické přepínání mezi rozlišením 4K a Full HD v závislosti na rozlišení monitoru
- 30 snímků za sekundu pro pozorování pohybujících se objektů, záznam videa a pohyb vzorku bez trhání nebo zpoždění
- Barevný CMOS snímač SONY Exmor/Starvis s podsvícením zajišťuje nízkou úroveň šumu a vysokou citlivost na světlo i za špatných světelných podmínek. Získáte jasnější, čistší a barevně sytější snímky.
- Software s funkcemi fotografování, záznamu videa, střihu/úprav obrazu, externího zobrazení, lineárního a úhlového měření
Obsah sady:
- Digitální fotoaparát MAGUS CHD40 (digitalni fotoaparat, kabel HDMI (1,5 m), USB 3.0 kabel (1,5 m), USB mys, pametova karta SD 32 GB, USB Wi-Fi adapter (2 ks), napajeci adapter 12 V/1 A (Euro), instalacni CD s ovladaci a softwarem, uzivatelska prirucka a zarucni list)
- LCD monitor MAGUS MCD40
- Stojan s vestavěným napájecím zdrojem, zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
- Abbeův kondenzor
- Osvětlovací soustava pro pozorování v odraženém světle
- Svítilna s LED diodami
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 19,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 40x/0,85 (odpružená) WD 0,42 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice okuláru (2 ks)
- UV filtr
- Posuvník filtru
- Černá ochranná deska k instalaci pod pracovní stolek
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr (4 ks)
- Nádobka s imerzním olejem
- Napájecí zdroj osvětlovací soustavy pro pozorování v odraženém světle
- Napájecí kabel
- Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
- Kabel napájecího zdroje osvětlovací soustavy pro pozorování v odraženém světle
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 10x/ 0,35 WD 2,37 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 20х/0,40 WD 8,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Zařízení s fázovým kontrastem
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Kalibrační sklíčko
ID výrobku | 83019 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018195 |
Velikost balení (DxŠxV) | 45x30x96 cm |
Přepravní hmotnost | 17.25 kg |
Typ | biologický, světlo / optické, digitální |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40–1000 základní konfigurace (*volitelně: 40–1250/1500/2000/2500) |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinný achromatický objektiv s korekcí na nekonečno a fluorescenční objektiv: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olejový); parfokální vzdálenost 45 mm (*volitelně: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | LED, zářivkové |
Regulace jasu | ✓ |
Napájení | AC síť, 85–265 V, 50/60 Hz |
Typ světelného zdroje | odražené světlo: 4 LED světla různých vlnových délek, 5 W; procházející světlo: 3 W LED |
Světelné filtry | ano |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor), posuvník tmavého pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Fluorescenční modul | filtry: ultrafialový (UV), fialový (V), modrý (B), zelený (G) |
Fluorescenční filtr: typ filtru, excitační vlnová délka/dichroické zrcátko/emisní vlnová délka | ultrafialový (UV) 320–380 nm/420 nm/435 nm; fialový (V) 380–415 nm/460 nm/475 nm; modrý (B) 410–490 nm/505 nm/515 nm; zelený (G) 475–550 nm/580 nm/595 nm |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole, fluorescence |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
Digitální fotoaparát | |
Snímač | Sony Exmor/Starvis CMOS |
Barevný/černobílý | barevný |
Megapixely | 8 |
Maximální rozlišení, px | 3840x2160 |
Velikost snímače | 1/1,2" (11,14x6,26 mm) |
Rozměr pixelu, mkm | 2.9x2.9 |

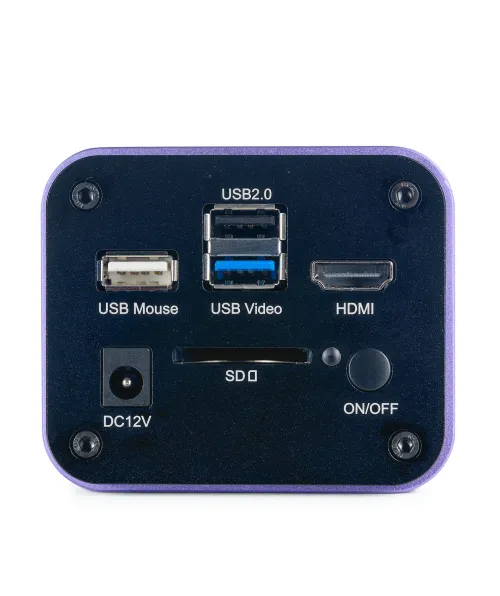

Konektory rozhraní | Wi-Fi, HDMI 1,4, USB 3.0 |
Paměťová karta | SD až 32 GB |
Možnost připojení dalších zařízení | myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
Citlivost na světlo | 1028 mV s 1/30 s |
Poměr signálu k šumu | 0,13 mV při 1/30 s |
Expoziční čas | 0,14 ms – 1000 ms |
Záznam videa | ✓ |
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení | 30 při rozlišení 3840x2160 (HDMI), 30 při rozlišení 1920x1080 (Wi-Fi), 30 při rozlišení 3840x2160 (USB 3.0) |
Místo montáže | trinokulární tubus, okulárový tubus namísto okuláru |
Obrazový formát | *.jpg, *.tif |
Formát videozáznamů | *.h264/*.h265, *.mp4 |
Spektrální rozsah, nm | 380–650 (vestavěný IR filtr) |
Typ závěrky | ERS (Electronic Rolling Shutter – elektronická rolovací závěrka) |
Software | HDMI: vestavěné; USB: MAGUS View |
Systémové požadavky | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" nebo větší displej |
Typ montáže | C-mount |
Tělo | CNC slitina hliníku |
Napájení fotoaparátu | DC adaptér 12 V, 1 A |
Rozsah provozních teplot fotoaparátu, °C | -10...+50 |
Rozsah provozní vlhkosti, % | 30 — 80 |
Monitor | |
Typ matrice | IPS |
Úhlopříčka displeje, palce | 13.3 |
Rozlišení displeje, px | 3840x2160 (4K) |
Poměr stran | 16:9 |
Jas, cd/m² | 400 |
Počet zobrazovaných barev | 16,7 m |
Kontrast | 1000:1 |
Horizontální/vertikální pozorovací úhel, ° | 178/178 |
Velikost viditelné plochy obrazovky (ŠxV), mm | 295x165 |
Rozteč pixelů (ŠxV), mm | 0,154x0,154 |
Frekvence optického zdroje, Hz | 60 |
Typ matrice podsvícení | LED |
Životnost podsvícení LED, h | 50000 |
Rozhraní | HDMI |
Teplotní rozsah fotoaparátu, °C | -15...+55 |
Rozsah provozní vlhkosti, % | 10 — 90 |
Napájení | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
Spotřeba elektrické energie, W | 12 (max.) |
