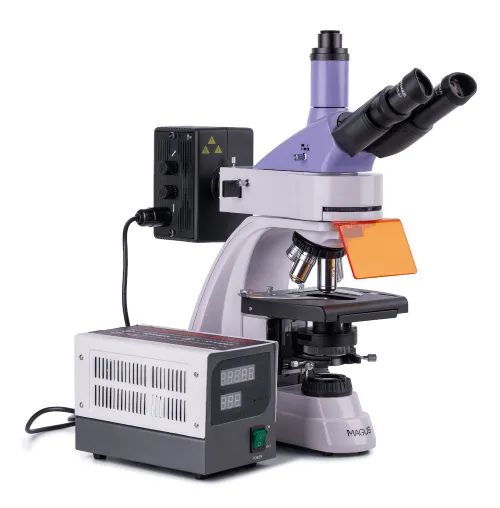

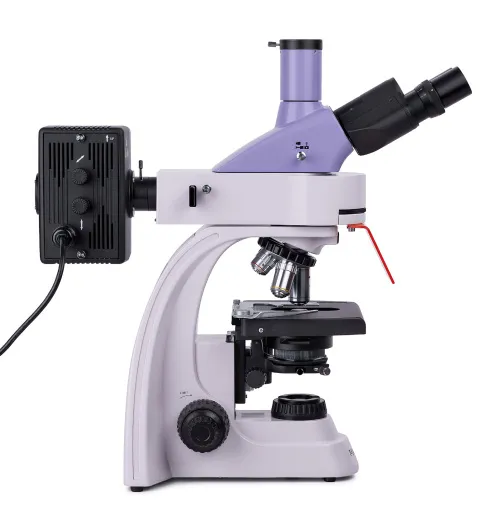

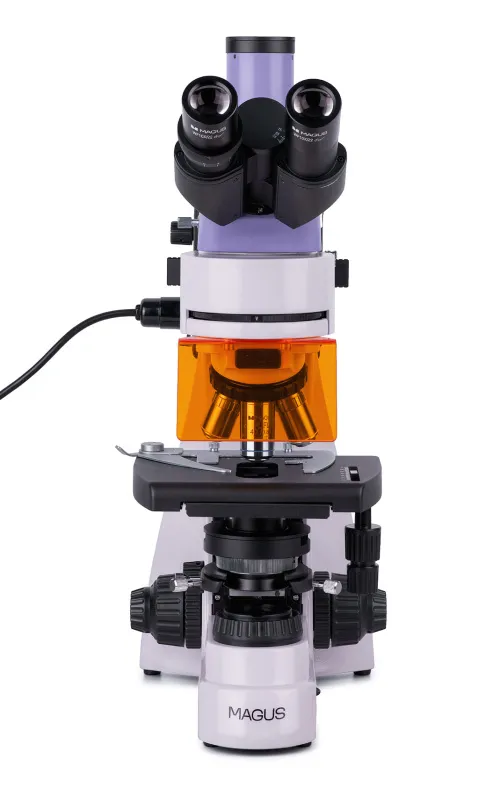

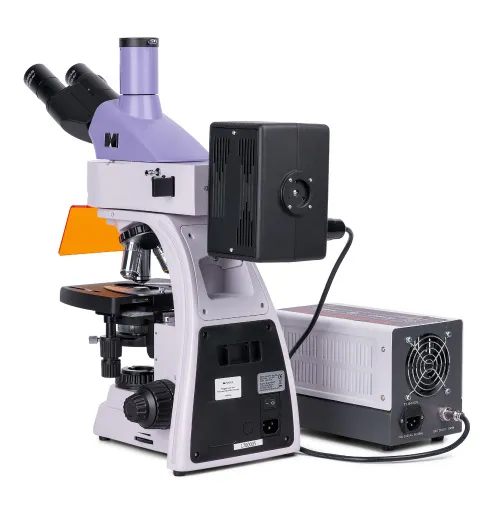

Fluorescenční mikroskop MAGUS Lum 400
Zvětšení: 40–1000x. Trinokulární hlava, rovinné achromatické a rovinné fluoritové objektivy, zdroj odraženého světla – rtuťová výbojka 100 W, zdroj procházejícího světla – halogenová žárovka 30 W, Köhlerovo osvětlení v odraženém a procházejícím světle
ID výrobku | 82904 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018140 |
Velikost balení (DxŠxV) | 45x30x96 cm |
Přepravní hmotnost | 16.5 kg |

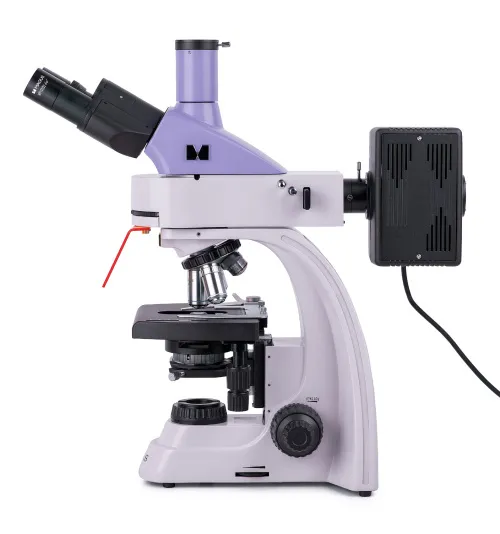

Fluorescenční mikroskop MAGUS Lum 400 je navržen pro diagnostiku a výzkum pomocí mikroskopických metod fluorescence (odražené světlo) a světlé pole (procházející světlo). Techniky tmavé pole, fázový kontrast a polarizace lze používat s volitelným příslušenstvím. Oblasti použití fluorescenčního mikroskopu: analýza DNA, studium patogenů, sanitární a epidemiologický dohled, forenzní vyšetřování atd.
Optika

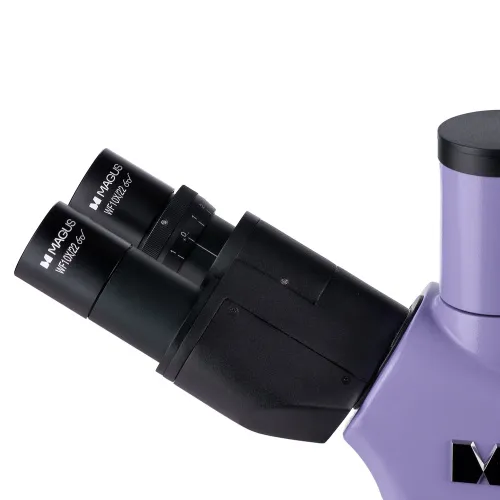

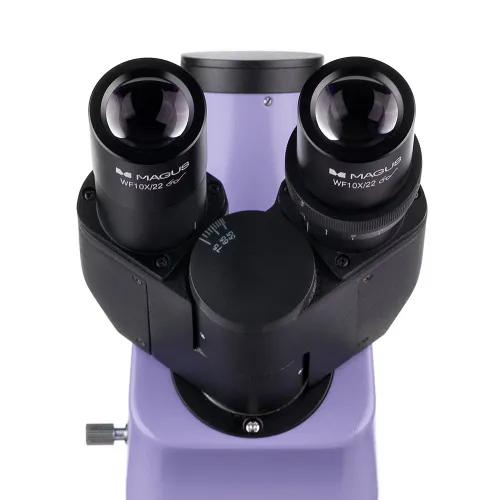

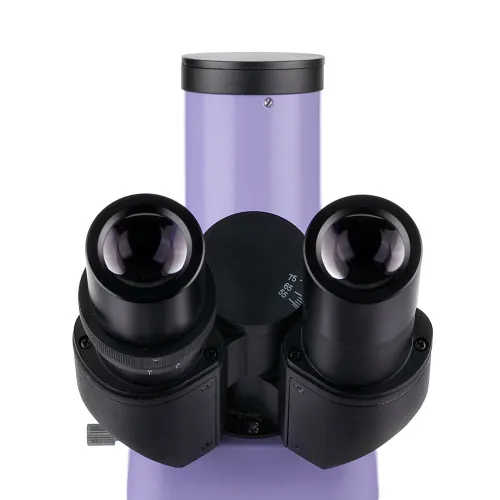

Toto je trinokulární mikroskop: Binokulární hlava je nakloněná o 30° a digitální fotoaparát (není součástí dodávky) je nainstalován do trinokulárního tubusu. Protože okulárovými tubusy lze otáčet o 360°, je snadné je nastavit, aby odpovídaly výšce uživatele.

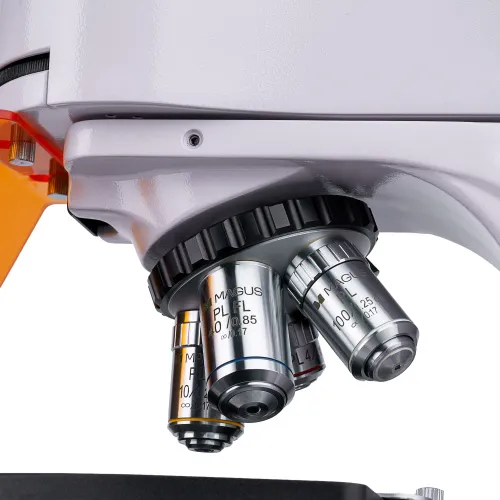

Do revolverového nosiče objektivů lze nainstalovat pět objektivů. Součástí dodávky jsou čtyři rovinné achromatické objektivy s korekcí na nekonečno. Jeden z nich, fluorescenční objektiv se zvětšením 40x, je určen pro fluorescenční pozorování. Objektivy 4x, 10x a 100x se používají pro techniku mikroskopie světlého pole. Do volného otvoru revolverového nosiče objektivů lze namontovat další objektiv, čímž se dosáhne dalšího zvětšení v rozsahu zvětšení mikroskopu.
Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.
Osvětlení

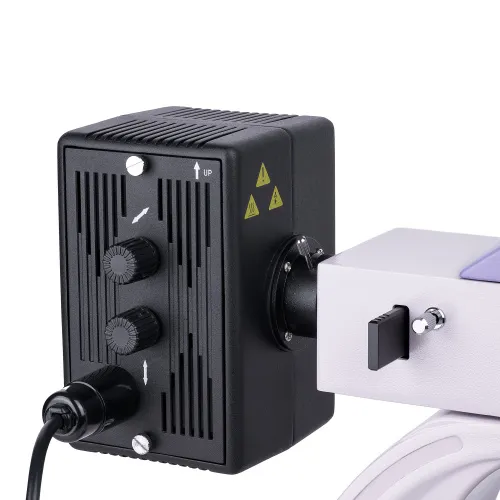

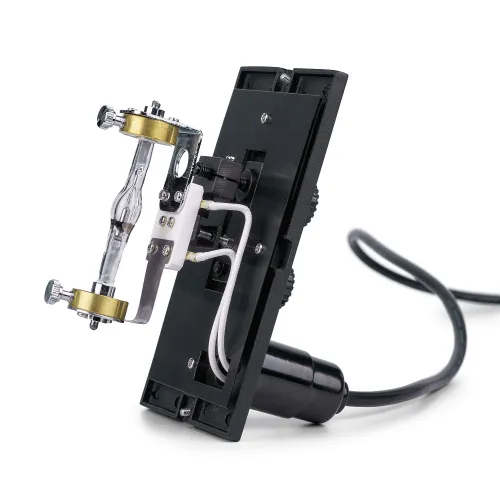

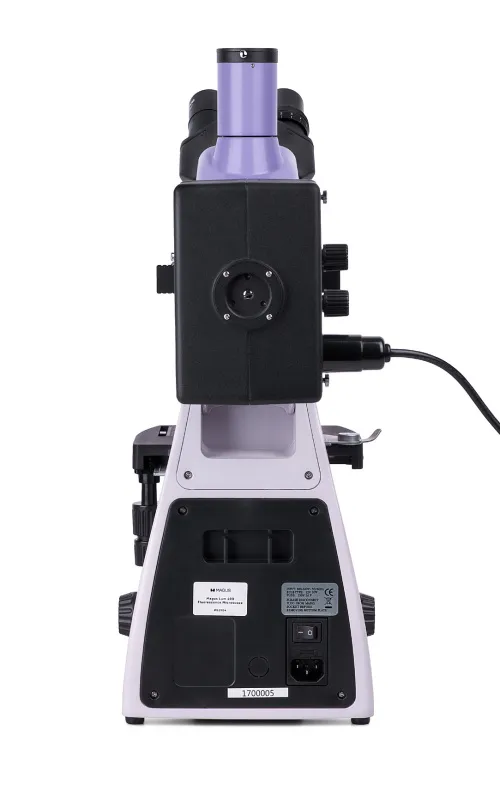

Zdrojem odraženého světla je rtuťová výbojka 100 W. Je umístěna uvnitř svítilny, která zajišťuje účinný odvod tepla: výbojka se nepřehřeje ani během dlouhé doby provozu. Výbojka může být vystředěna ve třech osách, aby bylo zajištěno optimální osvětlení pracovní oblasti. Pokud bude žárovku zapotřebí vyměnit, je její vyjmutí a instalace poměrně snadná. Rtuťová výbojka je vhodná pro fluorescenční barviva, protože má diskrétní maxima. Osvětlovací soustava pro pozorování v odraženém světle obsahuje čtyři excitační filtry: ultrafialový (UV), fialový (V), modrý (B) a zelený (G).

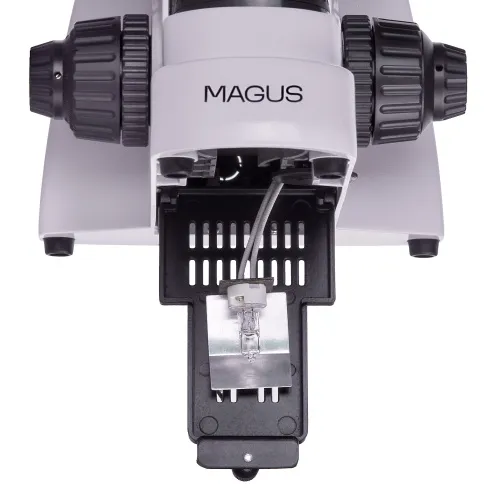

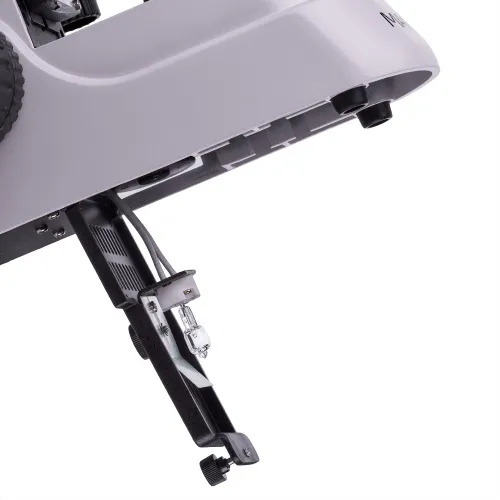

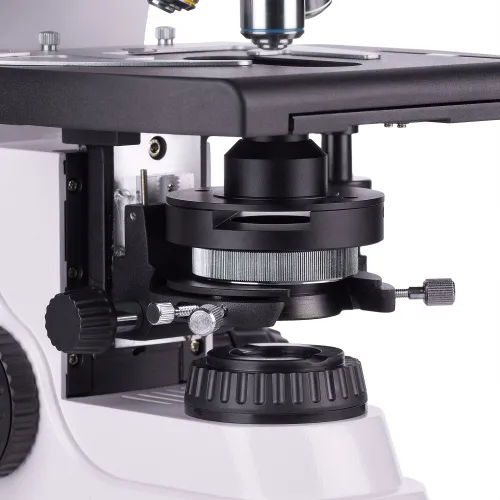

Zdroj procházejícího světla: 30 W halogenová žárovka. Je dostatečně jasná na to, aby mohla pracovat se všemi objektivy s jakýmkoli zvětšením. Díky teplotě barvy osvětlovací soustavy nebudou oči namáhány ani při dlouhém pozorování. Systém osvětlení také zahrnuje kondenzor. Má štěrbinu pro posuvník (fázový kontrast nebo tmavé pole).
Metodu Köhlerova osvětlení lze nastavit v procházejícím a odraženém světle. Při takto nastavené osvětlovací soustavě nedochází k ztmavení na okrajích, vzorek je dobře viditelný a obrazové artefakty jsou odstraněny.
Pracovní stolek a zaostřovací mechanismus

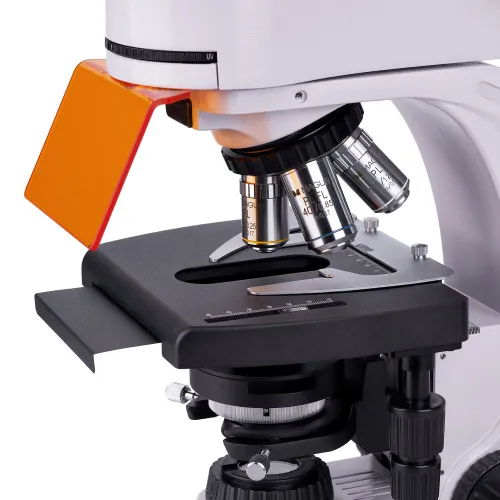

Mikroskop je vybaven ergonomicky navrženým pracovním stolkem bez polohovacího stojanu. Při pozorování v odraženém světle je na pracovní stolek umístěna černá destička, která odstraňuje rozptýlené světlo. Držák vzorků je odnímatelný a v případě potřeby jej lze vyjmout povolením dvou šroubů. Ostřící knoflíky jsou koaxiální a nacházejí se na každé straně mikroskopu. Hrubé zaostření má aretační knoflík a knoflík nastavení tuhosti a jemné zaostření se používá pro nastavení ostření.
Příslušenství
Mikroskop MAGUS Lum 400 lze vybavit dalším příslušenstvím: digitální fotoaparát, zařízení s fázovým kontrastem, polarizační zařízení, kondenzor tmavého pole, okuláry a objektivy, posuvníky pro tmavé pole a fázový kontrast. Pro měření objektů lze konfiguraci doplnit o kalibrační sklíčko.
Klíčové vlastnosti:
- Mikroskopické techniky: fluorescence v odraženém světle, světlé pole v procházejícím světle
- Další výzkumné metody s volitelným příslušenstvím: fázový kontrast, jednoduchá polarizace, tmavé pole
- Trinokulární hlava s trinokulárním tubusem pro upevnění digitálního fotoaparátu; okulárové tubusy otočné o 360°
- Rovinné achromatické objektivy s korekcí na nekonečno včetně fluorescenčního
- Zdroj odraženého světla: Rtuťová výbojka 100 W, zdroj procházejícího světla: halogenová žárovka 30 W
- Metoda Köhlerova osvětlení v procházejícím a odraženém světle
- Fluorescenční filtry: ultrafialový (UV), fialový (V), modrý (B), zelený (G)
- Ergonomický pracovní stolek s vyjímatelným držákem vzorků, bez polohovacího stojanu

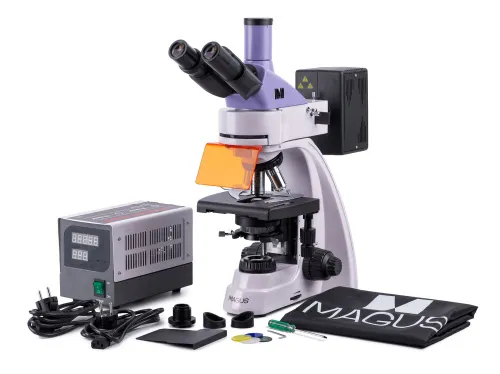

Obsah sady:
- Stojan se zdrojem procházejícího světla, zaostřovacím mechanismem, pracovním stolkem, držákem kondenzoru a revolverovým nosičem objektivů
- Abbeův kondenzor
- Osvětlovací soustava pro pozorování v odraženém světle
- Rtuťová výbojka
- Trinokulární hlava
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 19,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
- Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 40x/0,85 (odpružená) WD 0,42 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 100x/1,25 (odpružený, olejový) WD 0,36 mm
- Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
- Očnice okuláru (2 ks)
- UV filtr
- Posuvník filtru
- Černá ochranná deska k instalaci pod pracovní stolek
- Adaptér pro fotoaparát s držákem C-mount
- Barevný filtr (4 ks)
- Nádobka s imerzním olejem
- Napájecí zdroj rtuťové výbojky
- Síťový napájecí kabel (2 ks)
- Napájecí kabel rtuťové lampy
- Protiprachová krytka
- Uživatelská příručka a záruční list
K dispozici na přání:
- 10x/22 mm okulár se stupnicí
- 12,5x/14 mm okulár (2 ks)
- 15x/15 mm okulár (2 ks)
- 20x/12 mm okulár (2 ks)
- 25x/9 mm okulár (2 ks)
- Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL FL 10x/0,35 WD 2,37 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 20х/0,40 WD 8,8 mm
- Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Zařízení s fázovým kontrastem
- Kondenzor pro pozorování v tmavém poli NA 0,9
- Kondenzor pro pozorování v tmavém poli s olejovou imerzí NA 1,36–1,25
- Posuvník tmavého pole
- Polarizační zařízení
- Digitální fotoaparát
- Kalibrační sklíčko
- LCD monitor
ID výrobku | 82904 |
Značka | MAGUS |
Záruka | 5 let |
EAN | 5905555018140 |
Velikost balení (DxŠxV) | 45x30x96 cm |
Přepravní hmotnost | 16.5 kg |
Typ | biologický, světlo / optické |
Hlava | trinokulární |
Hubice | Gemelova hlava (Seidentopf, otočná o 360°) |
Úhel sklonu hlavy | 30° |
Zvětšení, x | 40 — 1000 |
Zvětšení, x (volitelné) | 40–1250/1500/2000/2500 |
Průměr tubusu okuláru v mm | 30 |
Okuláry | 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Objektivy | rovinný achromatický objektiv s korekcí na nekonečno a fluorescenční objektiv: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olejový); parfokální vzdálenost 45 mm (*volitelně: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Revolverový nosič | pro 5 objektivů |
Pracovní vzdálenost, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Mezipupilární vzdálenost (IPD), mm | 48 — 75 |
Stolek, mm | 180x150 |
Zdvih stolku pomocí zaostřovacího mechanismu, mm | 75/50 |
Pracovní stolek, mm | dvouosý mechanický stolek, bez polohovacího stojanu |
Kondenzor | numerická apertura Abbeho kondenzoru 1,25, středově nastavitelný, výškově nastavitelný, nastavitelná aperturní clona, slot pro posuvník tmavého pole a posuvník fázového kontrastu, rybinový držák |
Clona | nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou |
Zaostření | koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm) |
S osvětlením | halogenové, zářivkové |
Regulace jasu | ✓ |
Napájení | AC síť, 85–265 V, 50/60 Hz |
Typ světelného zdroje | odražené světlo: rtuťová výbojka 100 W; procházející světlo: 12 V, 30 W halogenová žárovka |
Světelné filtry | ano |
Teplotní rozsah fotoaparátu, °C | 5...+35 |
Možnost připojení dalších zařízení | zařízení fázového kontrastu (kondenzor a objektivy), kondenzor tmavého pole (pro suché objektivy nebo olejovou imerzi), polarizační zařízení (polarizátor a analyzátor), posuvník tmavého pole |
Typ uživatele | zkušení uživatelé, profesionálové |
Úroveň obtížnosti montáže a instalace | komplikované |
Fluorescenční modul | filtry: ultrafialový (UV), fialový (V), modrý (B), zelený (G) |
Fluorescenční filtr: typ filtru, excitační vlnová délka/dichroické zrcátko/emisní vlnová délka | ultrafialový (UV), 320–380 nm/425 nm/435 nm; fialový (V) 380–415 nm/455 nm/475 nm; modrý (B) 450–490 nm/505 nm/515 nm; zelený (G) 495–555 nm/585 nm/595 nm |
Možnosti použití | laboratorní/lékařská |
Umístění světelného zdroje | duální |
Metody pozorování | světlé pole, fluorescence |
Pouzdro/kufřík/taška v sadě | protiprachová ochrana |
