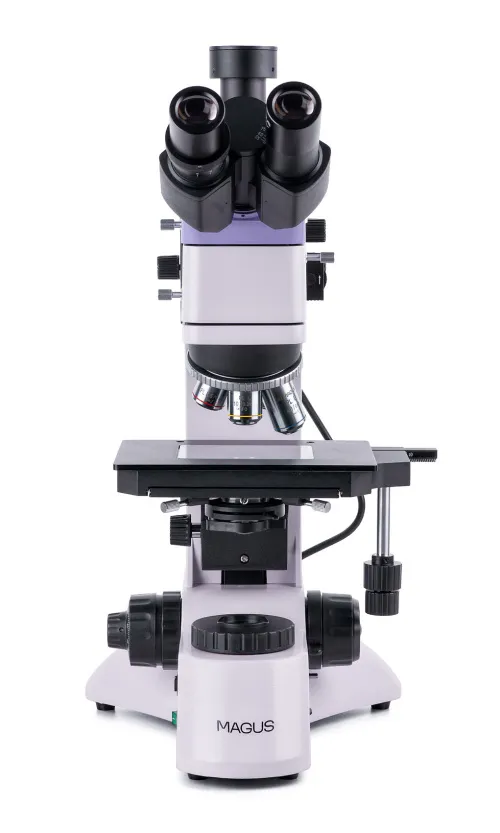

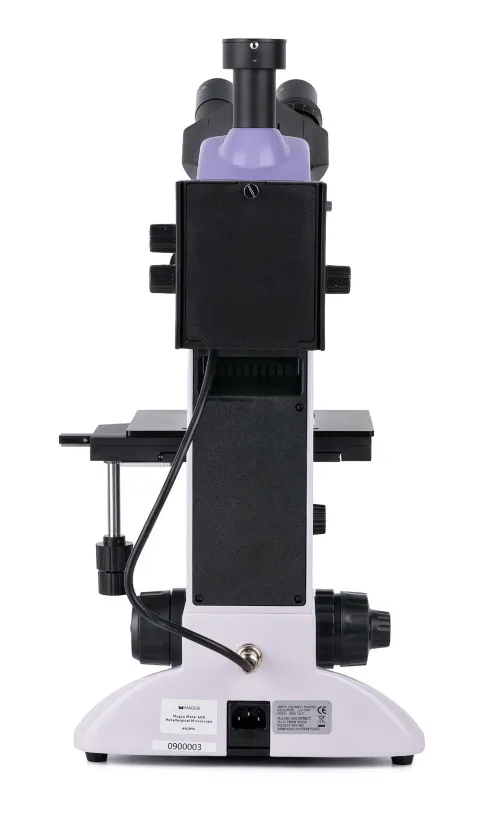

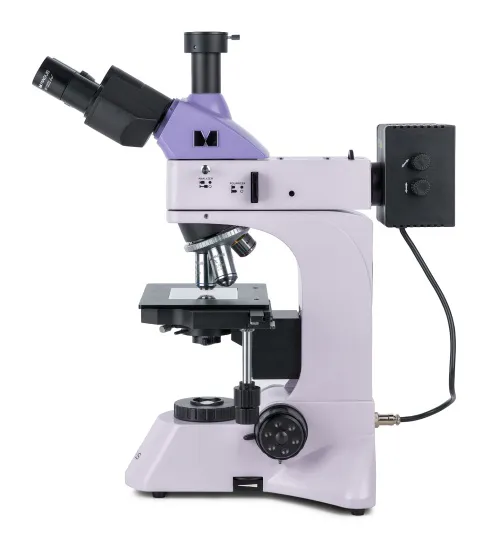

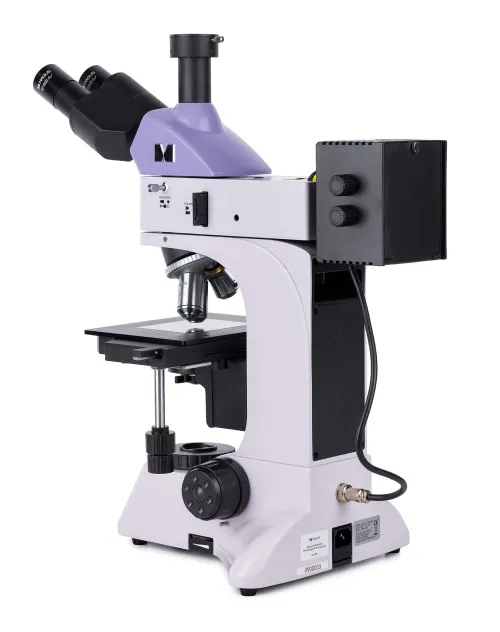

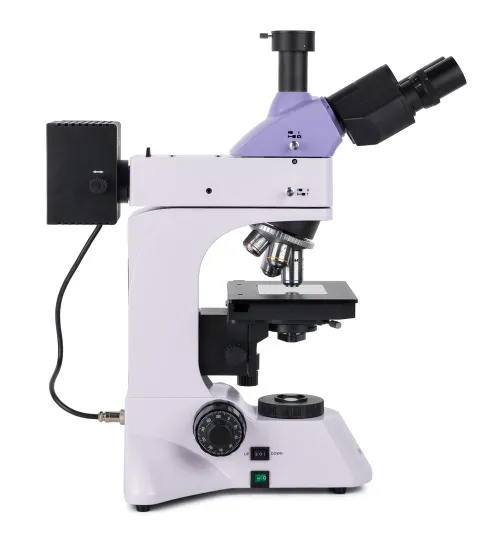

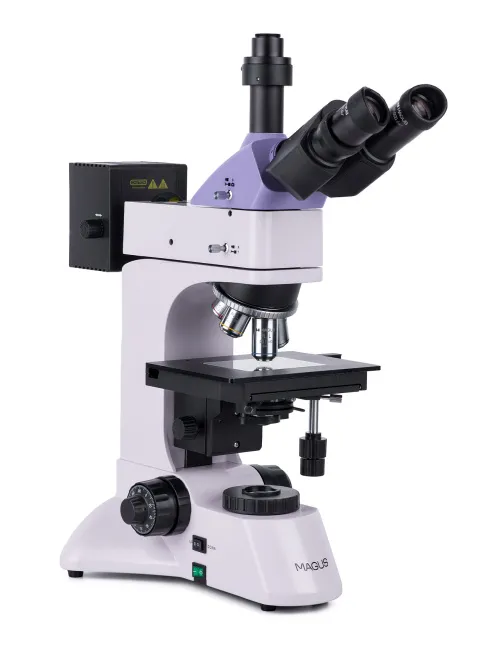

Metalurgický mikroskop MAGUS Metal 600

Metalurgický mikroskop MAGUS Metal 600 je určen ke studiu neprůhledných vzorků (kovů, slitin, nátěrů, polovodičových a dalších materiálů) v odraženém světle pomocí technik mikroskopie ve světlém poli a polarizační mikroskopie. Můžete studovat mikrostruktury na plochých a leštěných vzorcích. Osvětlení procházejícím světlem umožňuje pod mikroskopem zkoumat také částice zachycené na filtrech a průsvitné materiály (např. tenké vrstvy). Mikroskop je vhodný pro výzkum a analýzy prováděné geology, metalurgy, inženýry, archeology a odborníky v dalších vědních oborech.

Optika

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž fotoaparátu (není součástí dodávky). Světelný paprsek lze rozdělit do dvou poloh: 100:0 nebo 0:100, což znamená, že světelný paprsek můžete nasměrovat buď do digitálního fotoaparátu, nebo do tubusu okuláru. Trinokulární hlava je nakloněna o 30°, což je vhodné pro dlouhá pozorování. Na levém tubusu je kroužek pro nastavení dioptrií.

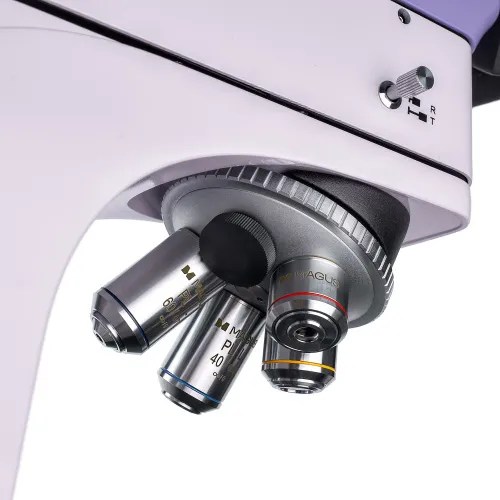

V základní konfiguraci se zvětšení mikroskopu pohybuje od 50x do 600x. Pokud chcete zvýšit horní hranici zvětšení, můžete namontovat další okuláry. Revolverový nosič s objektivy je orientován směrem dovnitř. Současně lze namontovat pět objektivů – čtyři z nich jsou součástí sady a jeden slot je volný pro instalaci dalšího. Mikroskop používá rovinné achromatické objektivy s dlouhou pracovní vzdáleností vhodné pro mikroskopování ve světlém poli.

Osvětlení

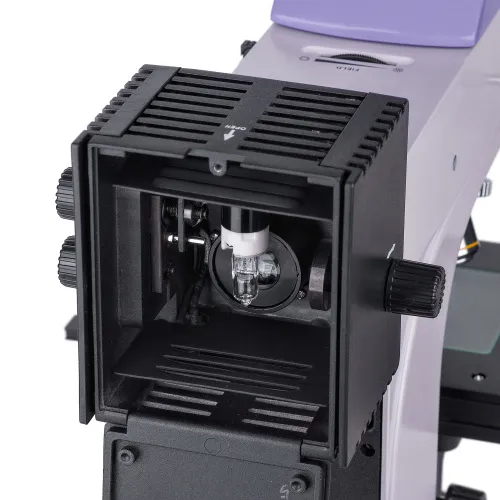

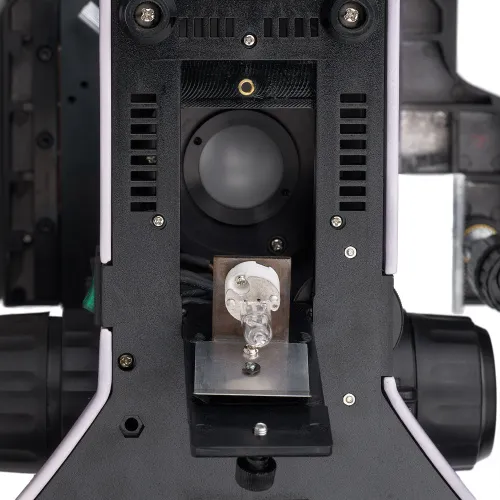

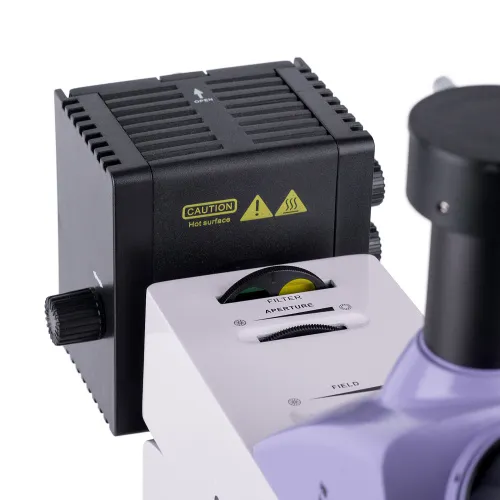

Mikroskop je vybaven osvětlovacími systémy pro pozorování v procházejícím a odraženém světle. Oba používají 30 W halogenové žárovky s nastavitelným jasem napájené ze střídavého zdroje. Halogenové žárovky vyzařují světlo s teplotou barvy, která umožňuje pohodlnou práci.

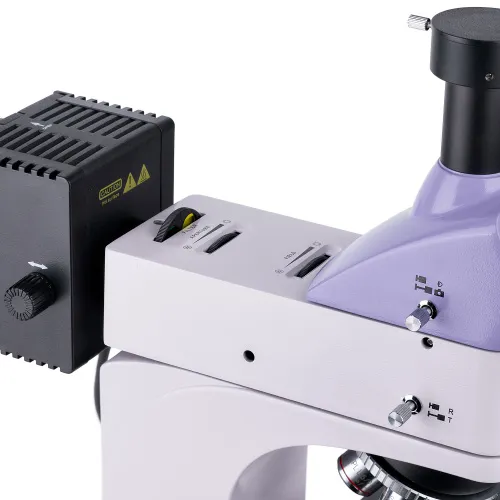

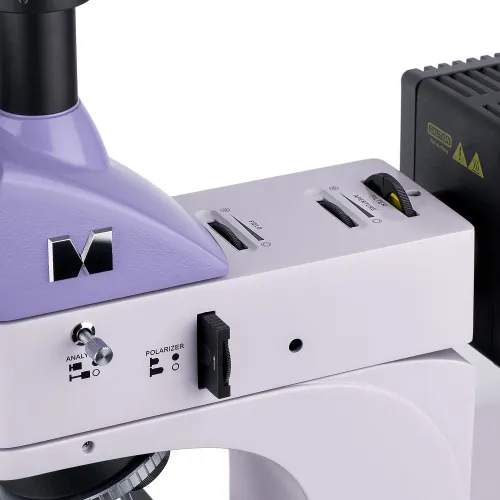

Mikroskop je vybaven polarizačním zařízením pro pozorování v odraženém světle: vestavěným analyzátorem a odnímatelným polarizátorem. Aperturní a polní clony umožňují nastavit Köhlerovo osvětlení a v sadě jsou také barevné filtry. Aperturní clony a zdroj odraženého světla lze vystředit.

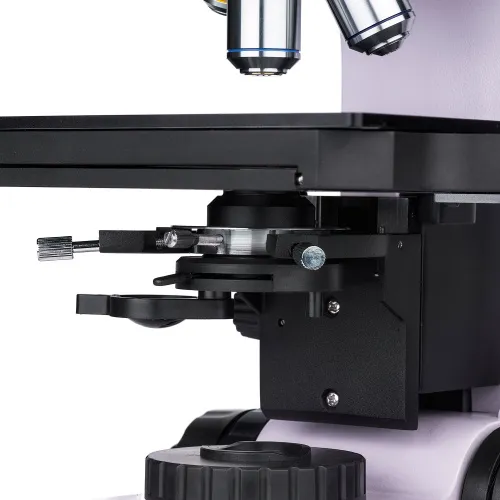

Systém osvětlení procházejícím světlem využívá tradiční Abbeho kondenzor, jehož polohu lze nastavit dvěma způsoby: vystředěním a nastavením výšky. Je doplněn výklopnou čočkou pro použití s objektivy s malým zvětšením. K dispozici jsou aperturní a polní clony, tzn. že můžete použít Köhlerovu metodu osvětlení.

Pracovní stolek a zaostřovací mechanismus

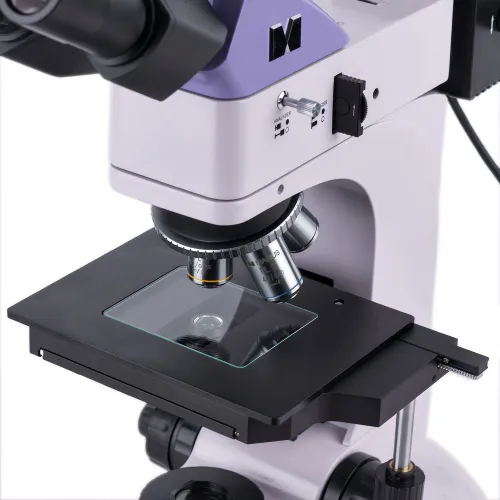

Maximální výška vzorku, který lze umístit na pracovní stolek, je 20 mm. Vzorek se posouvá pohybem stolku podél dvou os. Je doplněn skleněnou deskou, která se používá pro práci s neprůhlednými vzorky.

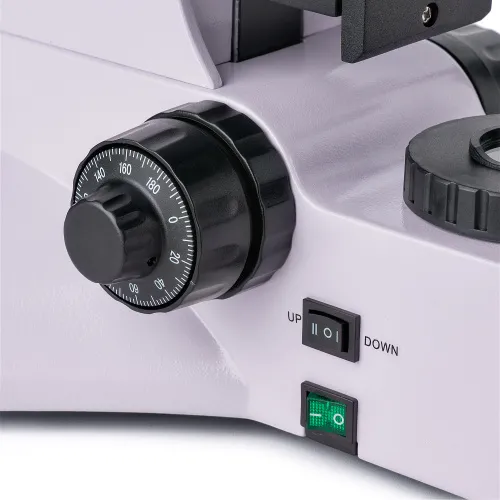

Pro nastavení zaostření se používá mechanismus hrubého a jemného ostření. Zaostřování je plynulé a přesné. Hrubé ostření má aretační knoflík a nastavení tuhosti. Knoflíky ostření jsou umístěny souose na obou stranách, takže při práci nemusíte držet ruce ve vzduchu; místo toho je můžete položit na stůl.

Příslušenství

Mikroskop MAGUS Metal 600 lze dále vybavit dalšími okuláry, objektivy s dlouhou pracovní vzdáleností, digitálními fotoaparáty a kalibračními sklíčky.

Klíčové vlastnosti:

• Mikroskop pro studium neprůhledných plochých a leštěných vzorků v odraženém světle a průsvitných vzorků v procházejícím světle
• Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
• Zdroj procházejícího a odraženého světla: 30 W halogenová žárovka
• Köhlerova osvětlovací metoda v procházejícím a odraženém světle, technika polarizační mikroskopie v odraženém světle
• Prvky (clony a světelné zdroje) osvětlovací soustavy pro pozorování v odraženém světle, které lze vystředit, sada filtrů
• Abbeho kondenzor s výklopnou čočkou, který se používá s objektivy s malým zvětšením
• Široká škála přídavných objektivů a okulárů

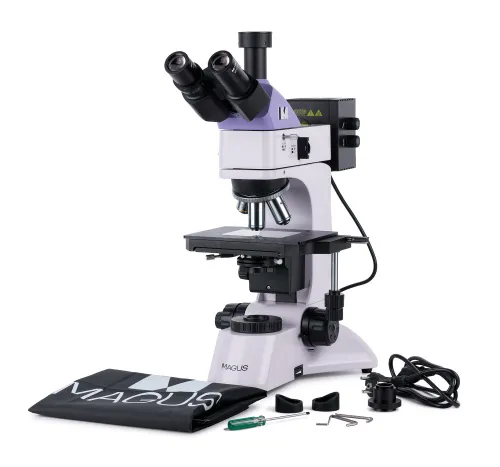

Obsah sady:

• Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
• Osvětlovací soustava pro pozorování v odraženém světle s krytem
• Trinokulární hlava
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm

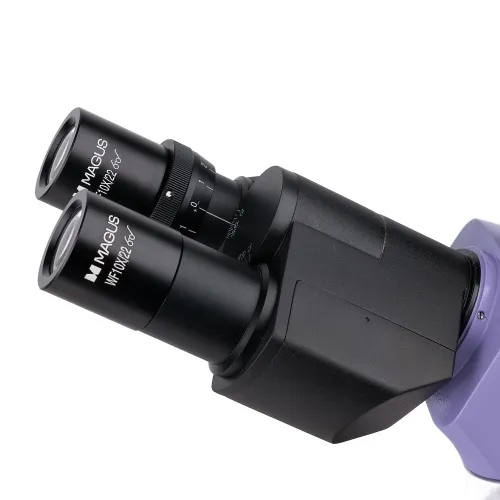

• Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
• Skleněná deska pracovního stolku
• Adaptér typu C-mount 1x
• Šestihranný klíč
• Síťový napájecí kabel
• Síťový kabel osvětlovací soustavy pro pozorování v odraženém světle
• Protiprachová krytka
• Uživatelská příručka a záruční list

K dispozici na přání:

• 10x/22 mm okulár se stupnicí
• 12,5x/14 mm okulár (2 ks)
• 15x/15 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD: 1,25 mm
• Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
• Digitální fotoaparát
• Kalibrační sklíčko
