Zvětšení: 50–800x. Trinokulární hlava, rovinné achromatické objektivy, 30 W halogenový osvětlovač s odraženým světlem, jemná stupnice ostření 0,7 µm, velký stolek

Trinokulární
Hlavice mikroskopu je základním prvkem mikroskopu, přes který se díváte na zvětšený vzorek
50 — 800
O kolik se zvětší velikost vzorku při pozorování mikroskopem
Metalurgický
Použití a obsluha mikroskopu
Dostupnost

ID výrobku 82900
Značka MAGUS
Záruka 5 let
EAN 5905555018386
Velikost balení (DxŠxV) 58x49x60 cm
Přepravní hmotnost 21 kg
Popis

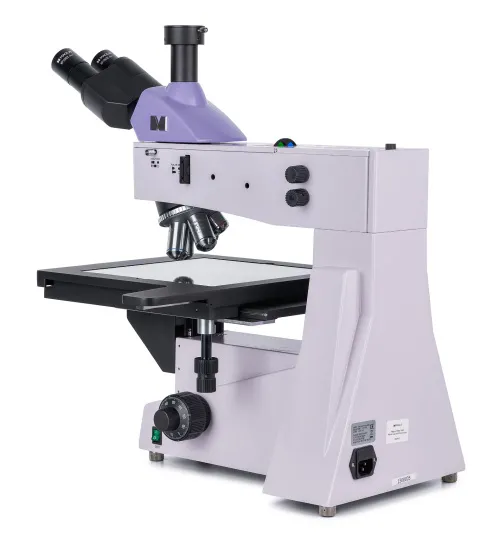

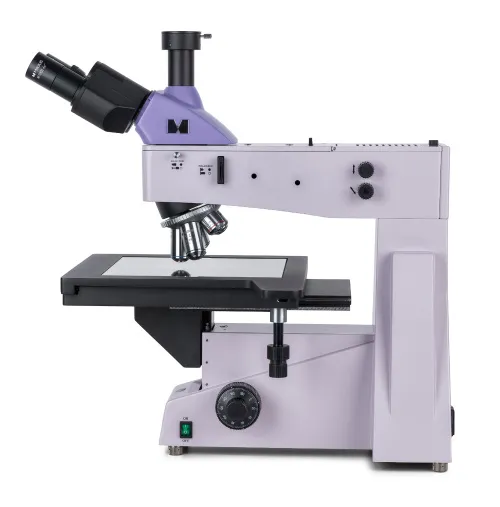

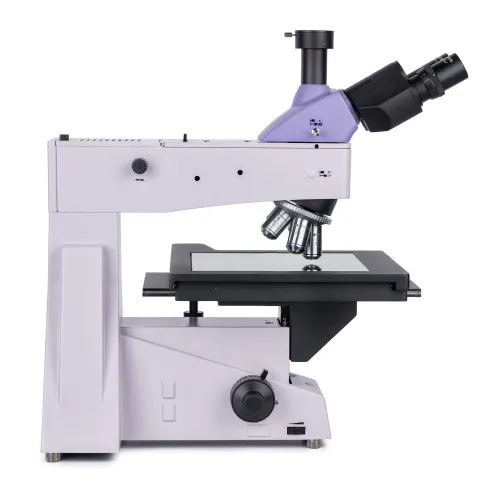

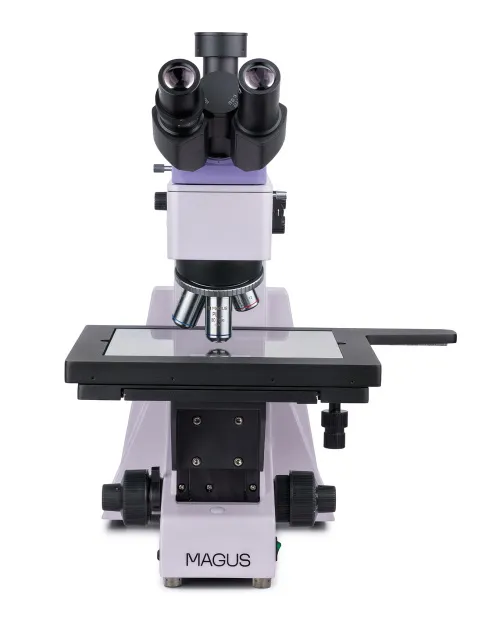

Metalurgický mikroskop MAGUS Metal 650 má velký stolek, na který lze umístit fotomasky, desky plošných spojů, integrované obvody a další dlouhé a široké vzorky, které se zkoumají v odraženém světle. Je možné pozorování v jasném a polarizovaném světle. Mikroskop umožňuje vysoce přesné zaostřování. Jemné zaostření s hodnotou 0,7 µm usnadňuje práci při velkém zvětšení. Slouží k provádění výzkumu v průmyslových závodech a k výuce studentů technických oborů.

Optika

Rovinná achromatická optika s korekcí na nekonečno poskytuje ostrý a detailní obraz. Hlava mikroskopu je trinokulární, nakloněná o 30°, a má trinokulární tubus pro upevnění digitálního fotoaparátu. Kamera (není součástí dodávky) pořizuje fotografie a videozáznamy studie a obraz z mikroskopu přenáší na externí obrazovku. K dispozici je dvoupolohový rozptylovač paprsků: 100:0 a 0:100. Světelný paprsek je nasměrován do okulárů nebo do kamery. Na levém tubusu je kroužek pro nastavení dioptrií.

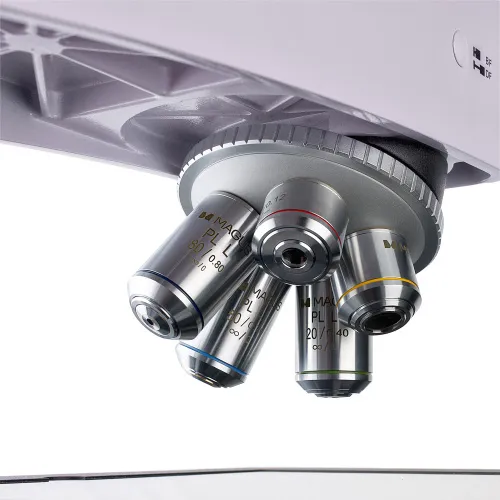

Do otočného nástavce lze nainstalovat 5 objektivů – všechny jsou součástí balení. Chcete-li dosáhnout většího zvětšení, můžete místo základních objektivů nainstalovat volitelné. V základní konfiguraci poskytuje mikroskop zvětšení v rozsahu 50 až 800x. Revolverový nosič s objektivy je orientován směrem dovnitř – uživatel vidí objektivy vložené do optické dráhy.

Osvětlení

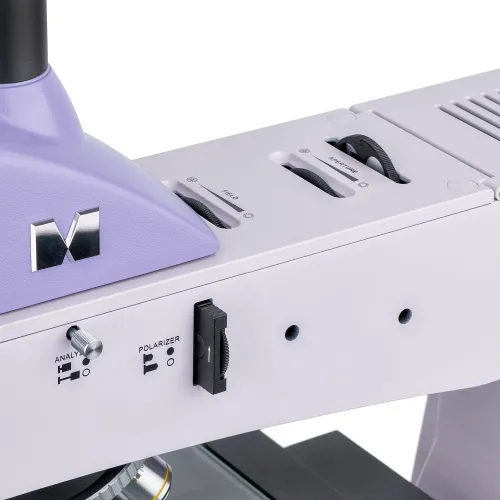

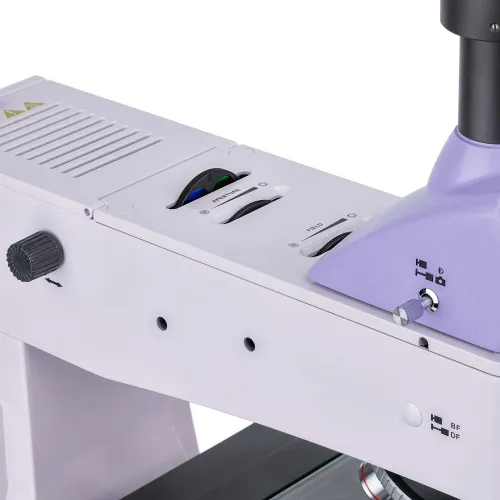

Systém osvětlení odraženým světlem kombinuje tři středící prvky: zdroj světla, clonu a polní clonu. 30 W halogenový osvětlovač vyzařuje teplé světlo, takže dlouhodobá práce s mikroskopem neunavuje oči. Jas osvětlení je nastavitelný, je možné nastavit Köhlerovo osvětlení. Osvětlovací systém s odraženým světlem je vybaven také polarizačním zařízením: vestavěným analyzátorem a odnímatelným otočným polarizátorem. K dispozici je sada barevných filtrů.

Pracovní stolek a zaostřovací mechanismus

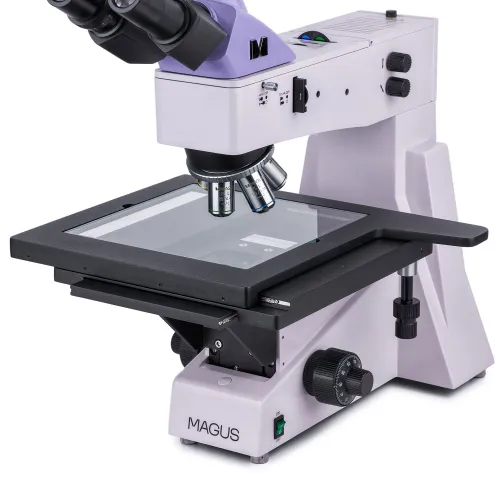

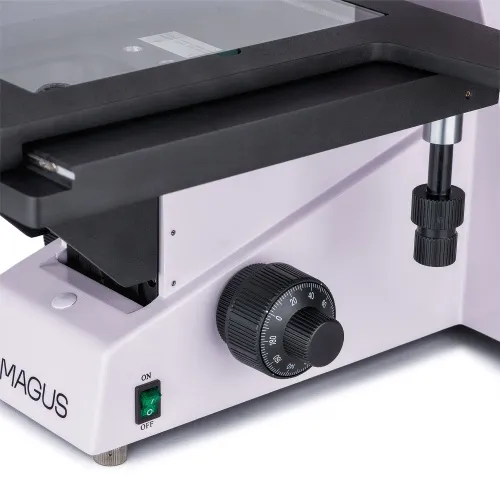

Nejzajímavější částí konstrukce mikroskopu je stolek o rozměrech 280x270 mm, který se může pohybovat ve dvou osách v rozmezí 204 mm. Proto můžete pozorovat velké vzorky a snadno zkoumat jejich povrch. Knoflíky pro hrubé a jemné zaostřování jsou umístěny souose na obou stranách mikroskopu, s aretačním knoflíkem a knoflíkem pro nastavení hrubého napětí. Rukojeti jsou umístěny blízko základny mikroskopu, ruce si můžete volně položit na stůl a zaujmout pohodlnou polohu při pozorování.

Příslušenství

Řada příslušenství kompatibilního s mikroskopy MAGUS Metal 650 zahrnuje okuláry, objektivy s dlouhou pracovní vzdáleností, digitální fotoaparáty a kalibrační sklíčka. Pomocí příslušenství lze rozšířit možnosti mikroskopu.

Klíčové vlastnosti:

  • Velký stolek s širokým rozsahem pohybu pro práci s dlouhými a širokými vzorky
  • Jemné zaostřování s hodnotou 0,7 µm pro snadné zaostřování při velkých zvětšeních; hrubé zaostřování s aretačním knoflíkem a nastavením napětí
  • Trinokulární hlava s trinokulárním tubusem a rozdělovačem paprsků
  • Osvětlovač s odraženým světlem: výkonná 30 W halogenová žárovka s nastavením jasu a napájením ze sítě
  • Polarizační zařízení, prvky osvětlovače odraženého světla, které lze vycentrovat, Köhlerovo osvětlení, barevné filtry
  • Široká škála kompatibilního volitelného příslušenství

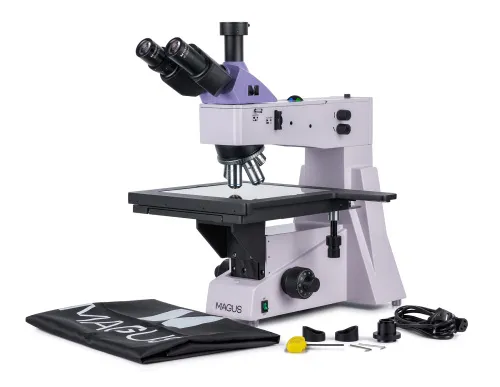

Obsah sady:

  • Základna s napájecím vstupem, zdrojem odraženého světla, zaostřovacím mechanismem, pódiem a revolverovým nosičem objektivů
  • Trinokulární hlava
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L5x/0,12 WD 26,1 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L10х/0,25 WD 20,2 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L20х/0,40 WD 8,80 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L50х/0,70 WD 3,68 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L80x/0,80 WD 1,25 mm
  • Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
  • Adaptér typu C-mount 1x
  • Šestihranný klíč
  • Síťový napájecí kabel
  • Protiprachová krytka
  • Uživatelská příručka a záruční list

K dispozici na přání:

  • 10x/22 mm okulár se stupnicí
  • 12,5x/14 mm okulár (2 ks)
  • 15x/15 mm okulár (2 ks)
  • 20x/12 mm okulár (2 ks)
  • 25x/9 mm okulár (2 ks)
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L40х/0,60 WD: 3,98 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L60x/0,70 WD: 2,08 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL L100x/0,85 (suchý) WD 0,40 mm
  • Digitální fotoaparát
  • Kalibrační sklíčko
Specifikace
ID výrobku 82900
Značka MAGUS
Záruka 5 let
EAN 5905555018386
Velikost balení (DxŠxV) 58x49x60 cm
Přepravní hmotnost 21 kg
Typ světlo / optické, metalurgický
Hlava trinokulární
Hubice Siedentopf
Úhel sklonu hlavy 30°
Zvětšení, x 50 — 800
Zvětšení, x (volitelné) 50–1000/1250/1500/2000/2500
Průměr tubusu okuláru v mm 30
Okuláry 10x/22 mm, oční reliéf: 10 mm (*volitelně: 10x/22 mm se stupnicí, 12,5x/14; 15x/15; 20x/12; 25x/9)
Objektivy rovinné achromatické s korekcí na nekonečno: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; parfokální vzdálenost 45 mm (* volitelně: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (suchý))
Revolverový nosič pro 5 objektivů
Pracovní vzdálenost, mm 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)
Mezipupilární vzdálenost (IPD), mm 48 — 75
Stolek, mm 280x270
Zdvih stolku pomocí zaostřovacího mechanismu, mm 204/204
Pracovní stolek, mm dvouosý mechanický
Dioptrická korekce okuláru, dioptrií ±5 (na levém tubusu)
Clona vestavěná clona a pole
Zaostření koaxiální, hrubé ostření (30 mm, 13,1 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,0007 mm)
S osvětlením halogenové
Regulace jasu
Napájení 220±22 V, 50 Hz, AC síť
Typ světelného zdroje 12 V/30 W
Světelné filtry zelená, modrá, žlutá, matná
Teplotní rozsah fotoaparátu, °C 5...+35
Další vlastnosti vestavěný analyzátor a odnímatelný polarizátor
Typ uživatele zkušení uživatelé, profesionálové
Úroveň obtížnosti montáže a instalace komplikované
Možnosti použití metalurgický
Umístění světelného zdroje horní
Metody pozorování světlé pole, polarizace
Pouzdro/kufřík/taška v sadě protiprachová ochrana
