S fotoaparátem. Zvětšení: 40–600x. Trinokulární hlava, rovinné achromatické objektivy. Osvětlení procházejícím světlem, zdroj světla – 30 W halogenová žárovka, Köhlerovo osvětlení. Bertrandova čočka a kompenzátory

Trinokulární
Hlavice mikroskopu je základním prvkem mikroskopu, přes který se díváte na zvětšený vzorek
40 — 600
O kolik se zvětší velikost vzorku při pozorování mikroskopem
Laboratorní/lékařská
Použití a obsluha mikroskopu
Dostupnost

ID výrobku 83040
Značka MAGUS
Záruka 5 let
EAN 5905555018515
Velikost balení (DxŠxV) 43x27x63 cm
Přepravní hmotnost 15.1 kg
Popis

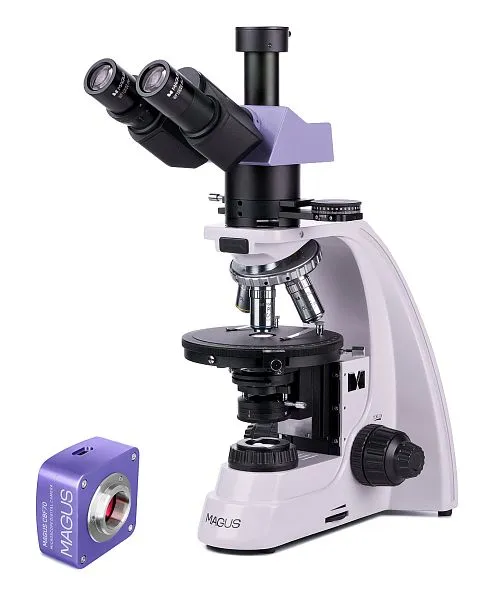

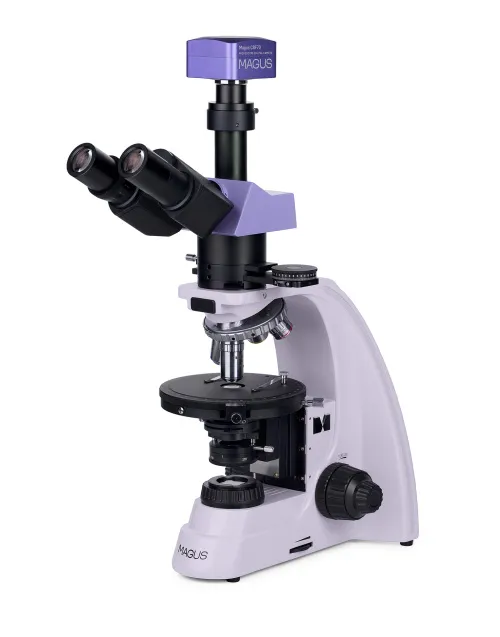

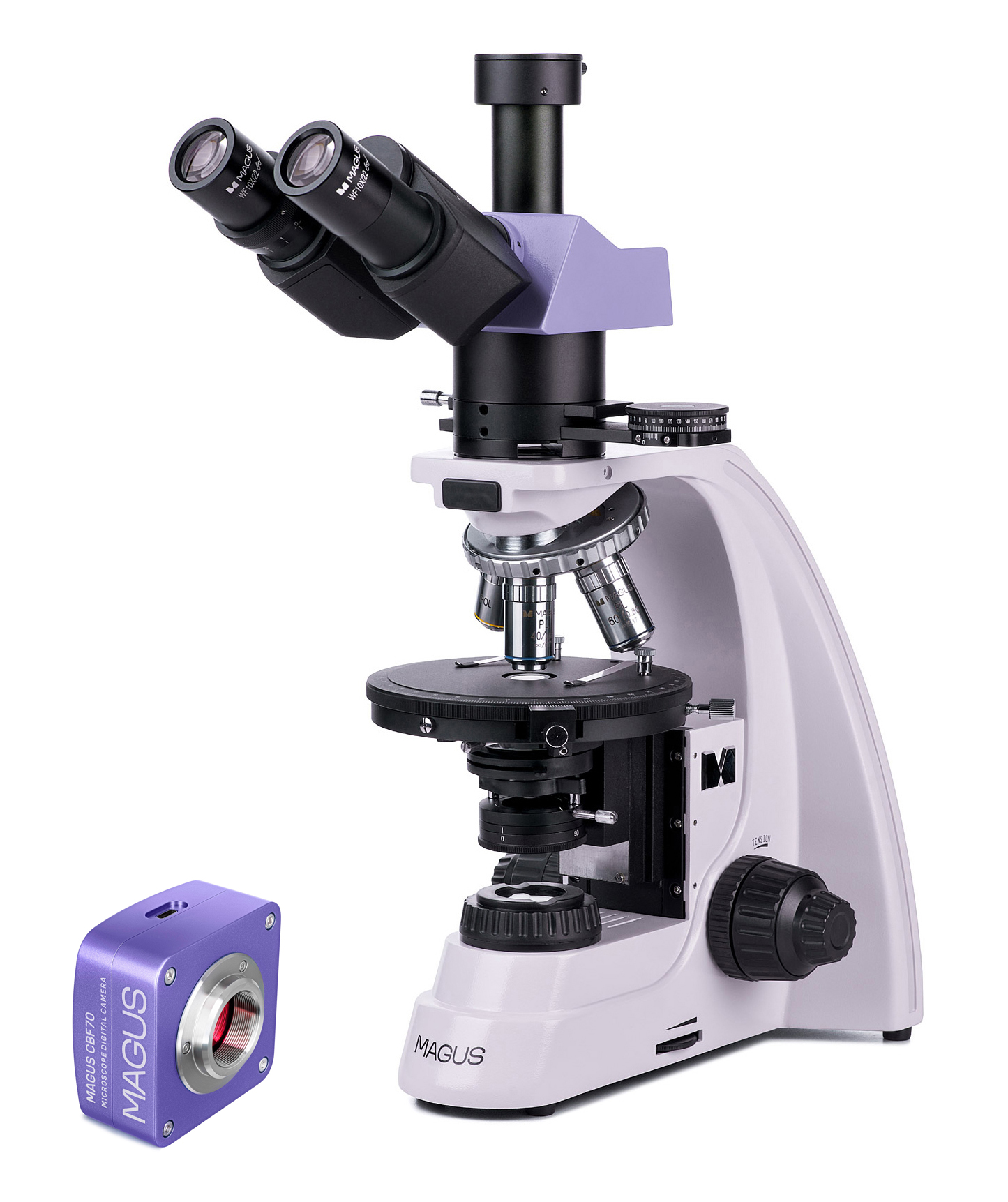

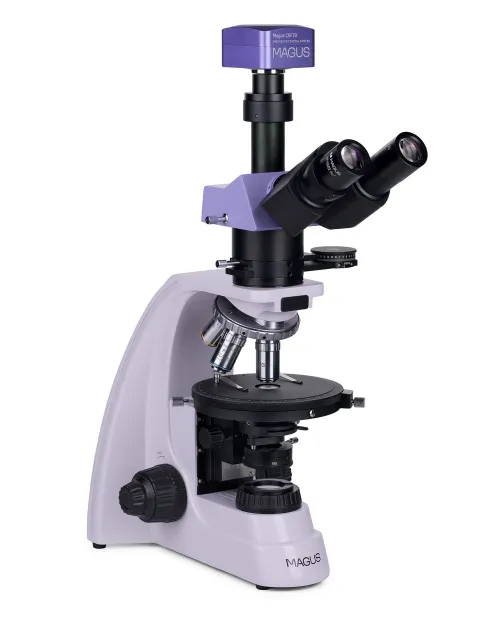

Polarizační mikroskop MAGUS Pol 800 se používá ke studiu anizotropních objektů v polarizovaném a běžném procházejícím světle. Objekty studia mohou být biologické, geologické nebo polymerní. Optické prvky mikroskopu jsou bez vnitřního pnutí, což znamená, že nevytvářejí parazitní lomy. Vytvářejí jasný, vysoce kontrastní a autentický obraz. Funkčnost mikroskopu je užitečná v různých oblastech vědy: medicíně, soudním lékařství, mineralogii, petrografii, krystalografii atd.

Digitální fotoaparát

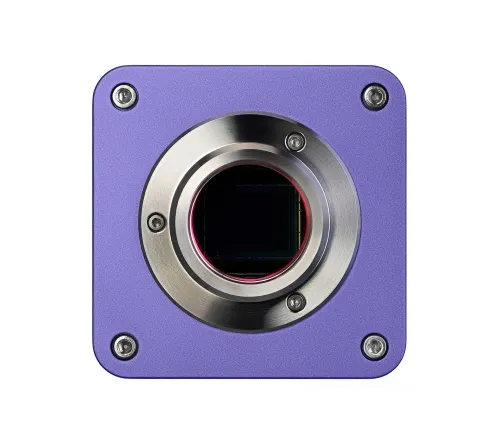

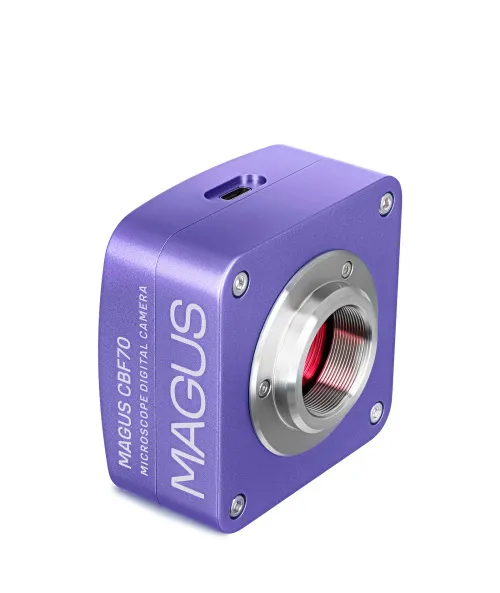

Profesionální vědecký fotoaparát MAGUS CBF70 je určen pro použití s mikroskopem a objektivy se 4x, 10x, 20x a 40x zvětšením. Přístroj umožňuje pořizovat fotografie, natáčet videa, předvádět ukázek, zobrazovat snímky na externí obrazovce a provádět úhlová a lineární měření zkoumaných objektů (pro správnou funkci je nutné provést kalibraci softwaru). Fotoaparát se doporučuje pro práci metodou světlého pole.

Fotoaparát MAGUS CBF70 má pět režimů rozlišení obrazu a snímkové frekvence, a tak si mezi nimi snadno najdete ten, který bude nejlépe vyhovovat vašim potřebám: 5280x3954 px (17 fps), 3952x3952 px (17 fps), 2640x1976 px (56 fps), 1760x1316 px (67 fps) a 584x438 px (192 fps).
Režimy s vysokým rozlišením jsou ideální pro fotografování a umožňují vytvářet jasné, živé a velmi detailní snímky. Režimy se zvýšenou snímkovou frekvencí pomohou při záznamu plynulých a informativních videí, bez trhání a zpoždění, při záznamu sebemenších pohybů objektu nebo vlastností rychle probíhajících pozorovaných procesů.
Pro dosažení nejlepší kvality obrazu bez zkreslení se doporučuje použít adaptér s 1x zvětšením.

Konstrukce fotoaparátu používá barevný CMOS snímač SONY Exmor 4/3'‘ s technologií zadního podsvícení. Díky tomu je obraz jasný i při slabém okolním osvětlení. Větší fyzická velikost snímače napomáhá tomu, že zobrazené barvy vypadají sytěji a obraz je jasnější.

Optika

Trinokulární hlava je vybavena trinokulárním tubusem pro montáž digitálního fotoaparátu. Pomocí přepínače na těle je osvětlení zcela nasměrováno buď do okulárových tubusů, nebo do digitálního fotoaparátu. Úhel 30° okulárových tubusů je pohodlný pro dlouhodobá pozorování a nezatěžuje krční svaly. Levý tubus má kroužek pro nastavení dioptrické korekce, ve kterém se otáčí a přizpůsobuje optiku mikroskopu jedinečnému zraku uživatele.

Revolverový nosič objektivů je navržen pro současnou instalaci pěti objektivů, přičemž čtyři jsou již součástí dodávky. Další objektiv z řady příslušenství MAGUS lze zakoupit samostatně. Všechny objektivy jsou navrženy pro práci s krycími sklíčky o tloušťce 0,17 mm. Díky konstrukci revolverového nosiče „mimo pozorovatele“ je objektiv vložený do optické dráhy při práci dobře viditelný, což výzkumníkovi usnadňuje práci. Sloty revolverového nosiče jsou vystředěné.

Osvětlení

Zdroj světla je umístěn pod pracovním stolkem zkoumaného objektu, to znamená, že pozorování se provádí v procházejícím světle. Halogenová žárovka o výkonu 30 W vytváří jasné, pro oči příjemné osvětlení, které je vhodné pro použití na všech objektivech. Nastavením osvětlení pomocí Köhlerovy metody se dosáhne vyššího kontrastu a lepší kvality obrazu.

Mikroskop je vybaven polarizátorem a analyzátorem. Pro práci v polarizovaném světle se do optické dráhy zavede analyzátor a úhel polarizace se mění vzájemným otáčením polarizátoru a analyzátoru. Mikroskop má také mezilehlý nástavec, který drží Bertrandovu čočku a má slot pro kompenzátory. Kompenzátory zvyšují kontrast vzorků se slabým dvojlomem a Bertrandova čočka je určena pro konoskopické studie.

Pracovní stolek a zaostřovací mechanismus

Pracovní stolek mikroskopu se otáčí, což umožňuje rychle měnit lom světla vzorkem při práci v polarizovaném světle. Pracovní stole je vystředěn vzhledem k optické ose mikroskopu, má odstupňování úhlu natočení a stupnici, která umožňuje určit úhel s přesností 0,1°.

Zaostřovací mechanismus umožňuje hrubé a jemné nastavení ostrosti. Pro hrubé ostření je k dispozici aretace hrubého ostření a pro co nejpohodlnější ovládání můžete také nastavit i tuhost hrubého zaostřování.

Příslušenství

K mikroskopu jsou k dispozici volitelné okuláry, objektivy, digitální fotoaparáty a kalibrační sklíčka. Rozšiřují možnosti mikroskopu pro provádění výzkumných úkolů.

Klíčové vlastnosti mikroskopu:

  • Pozorování v procházejícím světle ve světlém poli a metodami polarizace
  • Zdrojem osvětlení je 30 W halogenová žárovka s „teplým“ spektrem světla, které je příjemné pro oči
  • Polarizace je dosažena pomocí otočného analyzátoru a polarizátoru; mezilehlý nástavec má Bertrandovu čočku a slot pro kompenzátory
  • Osvětlení je možné nastavit podle Köhlerovy metody, což zlepšuje čitelnost obrazu
  • Trinokulární tubus umožňuje instalaci digitálního fotoaparátu do trinokulárního tubusu
  • Rovinné achromatické objektivy s korekcí na nekonečno jsou bez vnitřního pnutí; sloty revolverového nosiče objektivů jsou vystředěny
  • Otočný pracovní stolek, hrubé a jemné ostření
  • Kompatibilní s dalším příslušenstvím: okuláry, objektivy atd.

Klíčové vlastnosti fotoaparátu:

  • Pět nastavení grafiky a snímků za sekundu: mezi nimi můžete snadno najít režim, který vám bude nejvíce vyhovovat
  • Rychlý přenos dat díky rozhraní USB 3.0
  • Velký barevný snímač SONY Exmor pro jasný a čistý obraz i za špatných světelných podmínek
  • Stručný uživatelský návod: nainstalujte dodaný software a poté je fotoaparát připraven k použití
  • Zjednodušte svá pozorování nebo je předveďte publiku zobrazením obrazu z fotoaparátu na externí obrazovce

Obsah sady:

  • Digitální fotoaparát MAGUS CBF70 (digitální fotoaparát, USB kabel, instalační CD s ovladači a softwarem, uživatelská příručka a záruční list)
  • Základna s napájecím vstupem, zdroj procházejícího světla a kondenzor, zaostřovací mechanismus, pracovní stolek a revolverový nosič objektivů
  • Trinokulární hlava
  • Mezilehlý tubus s Bertrandovou čočkou, analyzátorem a slotem pro kompenzátor
  • Kompenzátory: λ kompenzátor, λ/4 kompenzátor, křemenný klín
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL 4x/0,10 WD 21 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL 10x/0,25 WD 5,0 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL 40x/0,65 (odpružený) WD 0,66 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL 60x/0,80 (odpružený) WD 0,46 mm
  • Okulár 10x/22 mm s dlouhým očním reliéfem (2 ks)
  • 10x/22 mm okulár se stupnicí. Hodnota na stupnici, mm 0,1 mm
  • Adaptér typu C-mount 1x
  • Šestihranný klíč
  • Napájecí kabel
  • Protiprachová krytka
  • Uživatelská příručka a záruční list

K dispozici na přání:

  • 10x/22 mm okulár se zaměřovacím křížem
  • 12,5x/14 mm okulár (2 ks)
  • 15x/15 mm okulár (2 ks)
  • 20x/12 mm okulár (2 ks)
  • 25x/9 mm okulár (2 ks)
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL 5x/0,12 WD 26,1 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno: PL 20x/0,4 WD 8,8 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL 100x/1,25 (odpružený, olejová imerze) WD 0,36 mm
  • Rovinný achromatický objektiv s korekcí na nekonečno, fluorescenční: PL 100x/0,8 (odpružený, suchý) WD 2,02 mm
  • Mechanický pracovní stolek
  • Kalibrační sklíčko
Specifikace
ID výrobku 83040
Značka MAGUS
Záruka 5 let
EAN 5905555018515
Velikost balení (DxŠxV) 43x27x63 cm
Přepravní hmotnost 15.1 kg
Technické údaje mikroskopu
Typ biologický, světlo / optické, digitální
Hlava trinokulární
Hubice Siedentopf
Úhel sklonu hlavy 30°
Zvětšení, x 40 — 600
Průměr tubusu okuláru v mm 30
Okuláry 10х/22 mm, odstęp źrenicy wyjściowej: 10 mm; 10х/22 mm ze skalą (*opcjonalnie: 10x/22 mm z krzyżem, 12,5x/14; 15x/15; 20x/12; 25x/9)
Objektivy rovinné achromatické s korekcí na nekonečno: bez vnitřního pnutí: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*volitelně: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olejová imerze); PL 100x/0,8 (suchý)); parfokální výška 45 mm, určené pro práci s krycími sklíčky o tloušťce 0,17 mm
Revolverový nosič pro 5 objektivů, možnost vystředění
Pracovní vzdálenost, mm 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olejová imerze)); 2,02 (100x (suchý))
Mezipupilární vzdálenost (IPD), mm 48 — 75
Stolek, mm Ø150
Pracovní stolek, mm otáčecí hlava 360°, s vystředěním, odstupňování úhlu otáčení po 1°; noniová stupnice pro měření úhlů s přesností 0,1°
Dioptrická korekce okuláru, dioptrií ±5 (na levém tubusu)
Kondenzor Abbeův kondenzor NA 1,25 s nastavitelnou aperturní clonou a otočná čočka objektivu
Clona nastavitelná aperturní clona, nastavitelný kondenzor s irisovou clonou
Zaostření koaxiální, hrubé ostření (21 mm, 39,8 mm/kruh, s aretačním knoflíkem a knoflíkem pro nastavení tuhosti) a jemné ostření (0,002 mm)
S osvětlením halogenové
Regulace jasu
Napájení 220±22 V, 50 Hz, AC síť
Typ světelného zdroje halogenová žárovka: 12V/30W
Teplotní rozsah fotoaparátu, °C 5...+35
Typ uživatele zkušení uživatelé, profesionálové
Úroveň obtížnosti montáže a instalace komplikované
Polarizátor se značkami 0°, 90°, 180°, 270° na stupnici; otočný o 360°
Mezilehlý tubus vestavěný analyzátor s otáčením 0–360°; noniová stupnice pro měření úhlů s přesností 0,1°; Bertrandova čočka; slot pro instalaci kompenzátorů
Kompenzátor λ kompenzátor; λ/4 kompenzátor; křemenný klín
Možnosti použití laboratorní/lékařská
Umístění světelného zdroje spodní
Metody pozorování světlé pole, polarizace
Pouzdro/kufřík/taška v sadě protiprachová ochrana
Digitální fotoaparát
Snímač SONY Exmor CMOS
Barevný/černobílý barevný
Megapixely 21
Maximální rozlišení, px 5280x3954
Velikost snímače 4/3" (17,4x13,0 mm)
Rozměr pixelu, mkm 3.3x3.3
Citlivost na světlo 399 mV při 1/30 s
Poměr signálu k šumu 0,1 mV při 1/30 s
Expoziční čas 0,1 ms – 15 s
Záznam videa
Videozáznam ano
Snímková frekvence, fps (počet snímků za sekundu) při rozlišení 17 při rozlišení 5280x3954, 192 při rozlišení 584x438, 67 při rozlišení 1760x1316, 56 při rozlišení 2640x1976, 17 při rozlišení 3952x3952
Místo montáže trinokulární tubus, okulárový tubus namísto okuláru
Obrazový formát *.jpg, *.bmp, *.png, *.tif
Formát videozáznamů výstup: *.wmv, *.avi, *.h264 (Windows 8 a pozdější), *h265 (Windows 10 a pozdější)
Spektrální rozsah, nm 380–650 (vestavěný IR filtr)
Typ závěrky ERS (Electronic Rolling Shutter – elektronická rolovací závěrka)
Vyvážení bílé manuální, automatický
Kontrola expozice manuální, automatický
Funkce softwaru rozměr obrazu, jas, doba expozice
Software MAGUS View
Výstup USB 3.0, 5 Gb/s
Systémové požadavky Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 nebo vyšší, minimálně 2 GB RAM, port USB 3.0, CD-ROM, 17" nebo větší displej
Typ montáže C-mount
Tělo pevné hliníkové
Napájení fotoaparátu DC, 5 V, z portu USB počítače; 12 V, 3 A adaptér pro Peltierův článek
Rozsah provozních teplot fotoaparátu, °C -10...+50
Rozsah provozní vlhkosti, % 30 — 80
