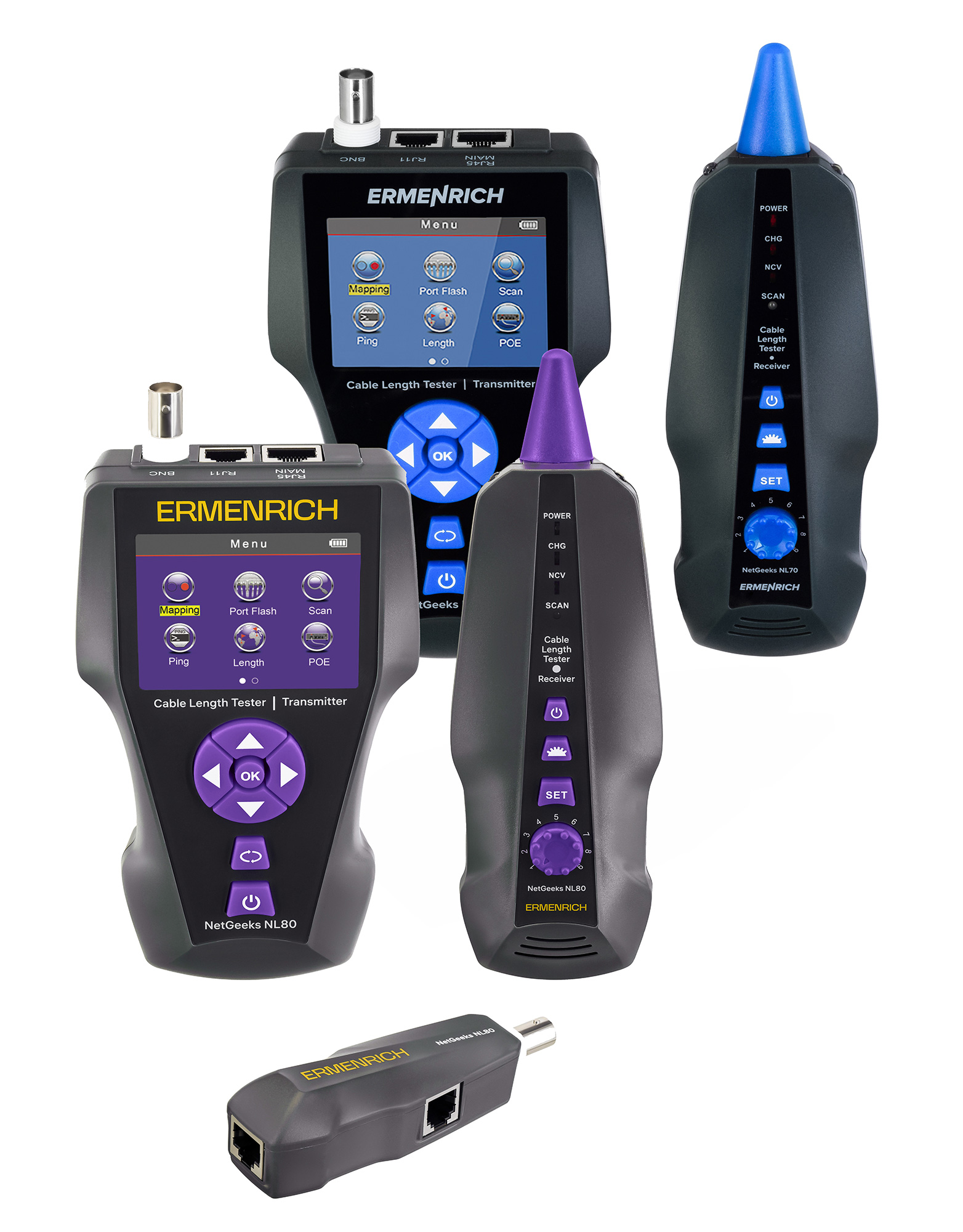

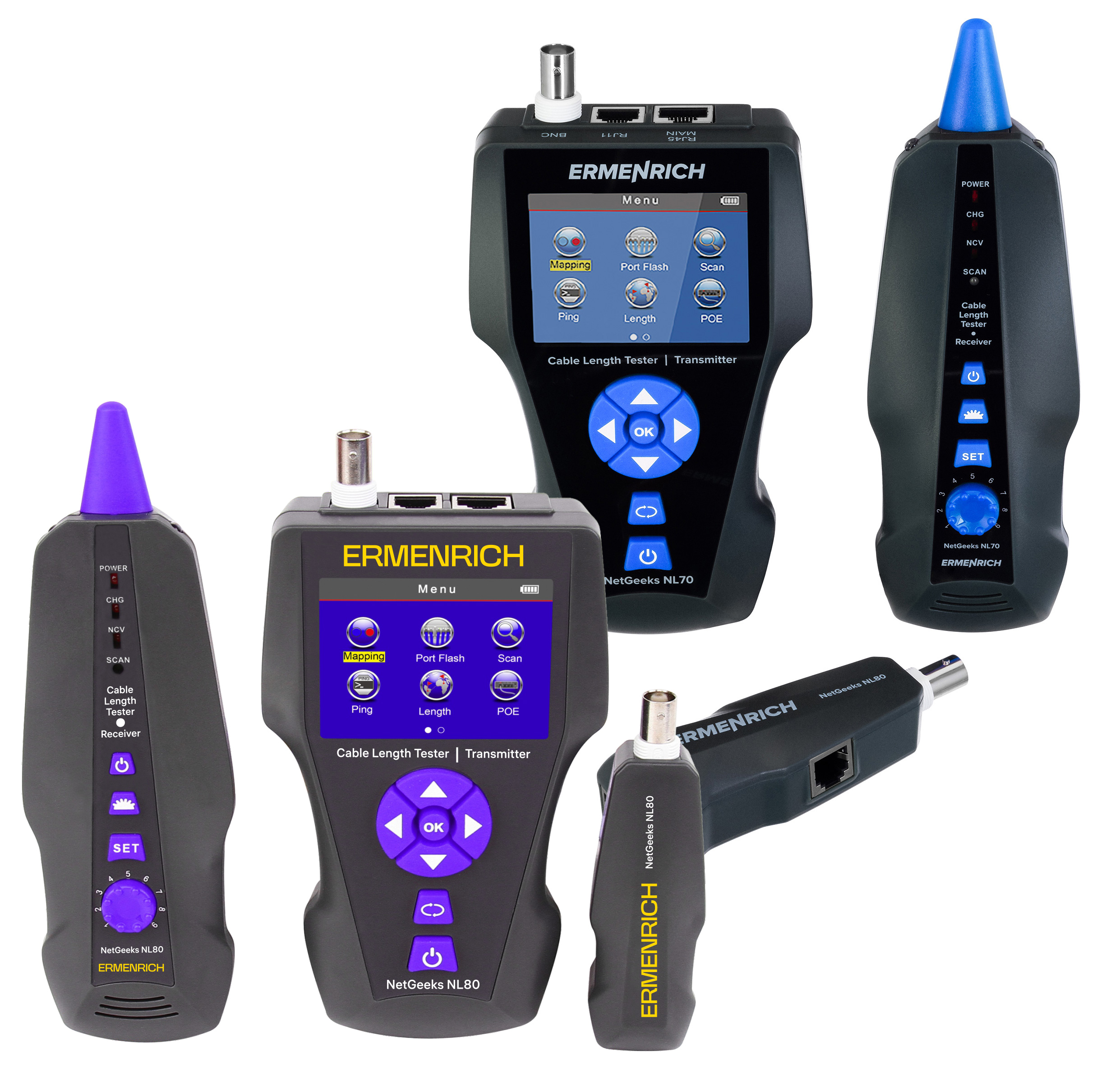

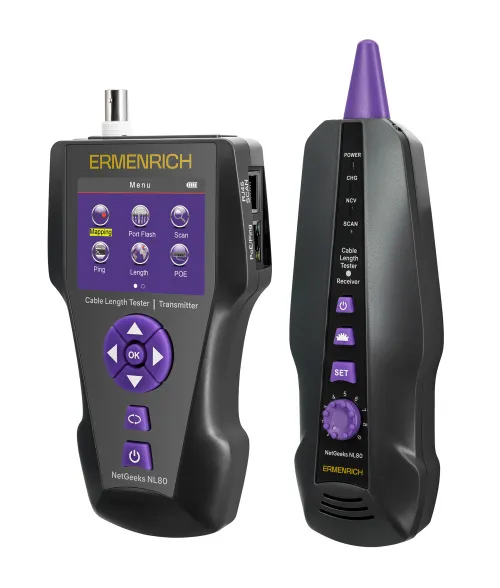

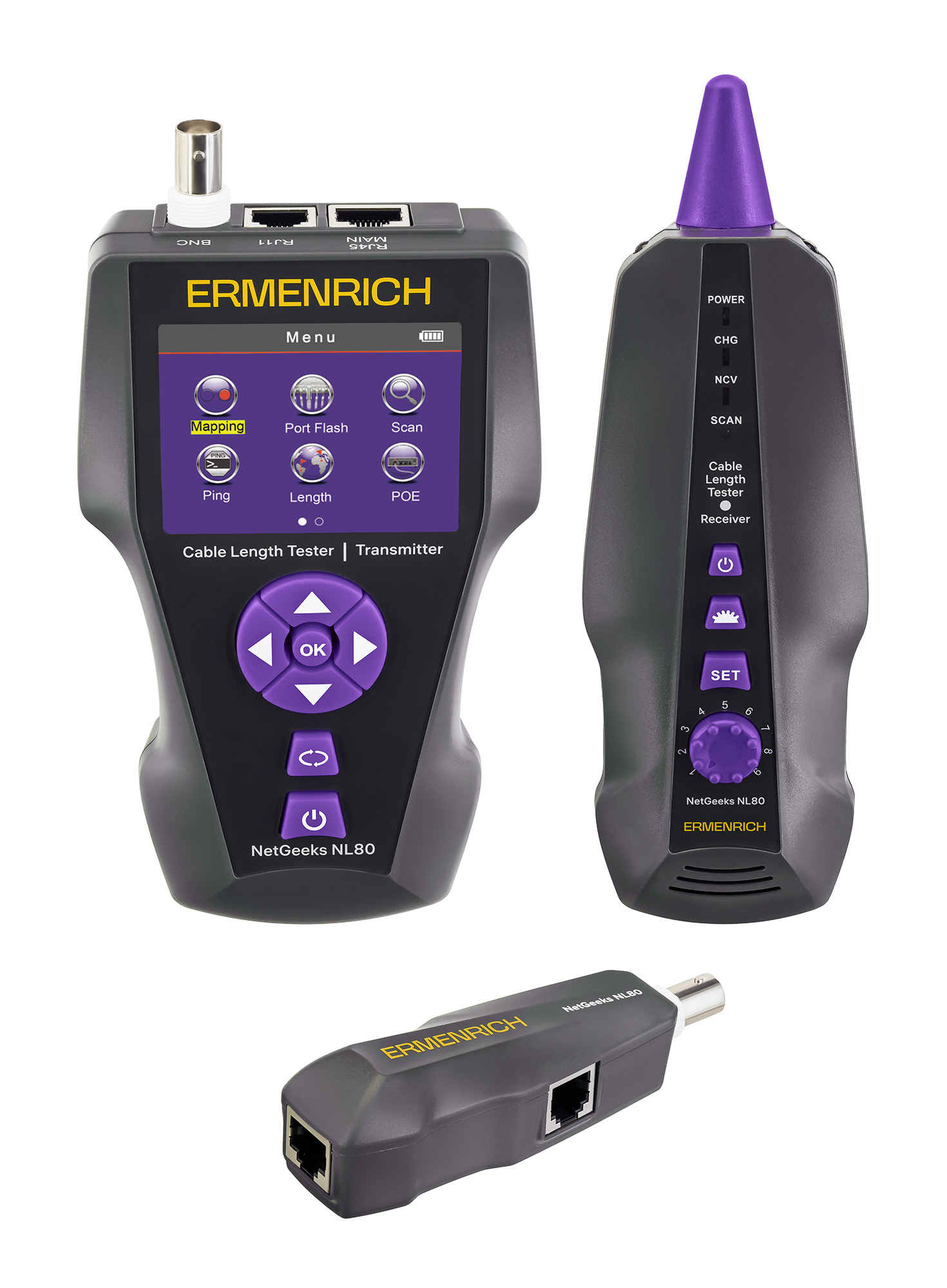

Tester délky kabelů Ermenrich NetGeeks NL80
Časový reflektometr (TDR). Funkce: měření délky kabelu, testování kabelů, sledování kabelů, funkce Port Flash, test PoE, test PING
ID výrobku | 82554 |
Značka | Ermenrich |
Záruka | 5 let |
EAN | 5905555016986 |
Velikost balení (DxŠxV) | 21x24x8 cm |
Přepravní hmotnost | 0.815 kg |
Tester délky kabelů Ermenrich NetGeeks NL80 dokáže měřit délku kabelů až 1 000 metrů a má i další funkce. Dokáže testovat přerušené obvody a zkraty v kabelech a také rozdělené, zkřížené a obrácené dvojlinky. Dokáže také změřit vzdálenost k přerušeným obvodům a zkratům. Přístroj Ermenrich NetGeeks NL80 dovede mimo jiné trasovat kabely, detekovat kabel připojený ke směrovači nebo přepínači, provádět testy PoE a PING a ukládat výsledky na paměťovou kartu.
Tester délky kabelů podporuje různé typy kabelů: STP/UTP (CAT5E, CAT6, CAT6A, CAT7), telefonní kabely, koaxiální kabely a běžné vodiče. Jeho metoda fungování je založena na technice TDR (časově rozlišená pulzní reflektometrie). Výsledky jsou velmi přesné a existuje možnost kalibrace přístroje. Přístroj je odolný proti přeslechům.
Všechny dodávané přístroje jsou napájeny standardními bateriemi. Vysílač vydrží na jedno nabití pracovat přibližně 20 hodin, přijímač 50 hodin. K dispozici je funkce automatického vypnutí.
Klíčové vlastnosti:
- Sledování a testování různých typů kabelů: síťových, koaxiálních, telefonních atd.
- Technika reflektometrie v časové oblasti (TDR)
- Maximální vzdálenost měření délky kabelu – 1 000 metrů
- Lokalizace kabelu ve svazku kabelů, sledování kabelu připojeného k přepínači/směrovači pomocí lokalizace portu s blikající indikací
- Mapování vodičů: zkraty, zkřížené dvojlinky, přerušené obvody
- Měření vzdálenosti k přerušeným obvodům a zkratům
- Testy PoE a PING, automatické přidělování IP adres, ukládání dat na paměťovou kartu

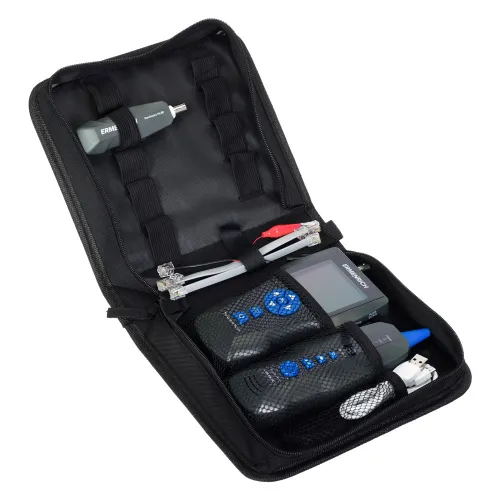

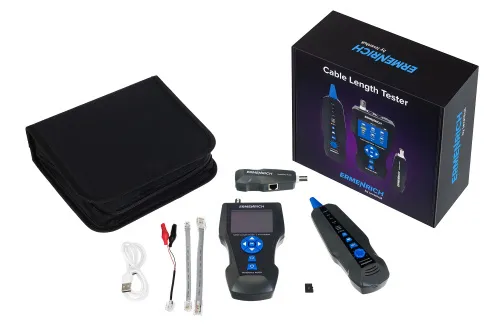

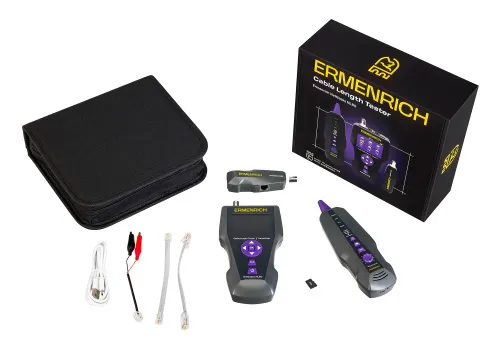

Obsah sady:
- Vysílač
- Přijímač
- Vzdálená jednotka
- Propojovací kabel RJ11
- Propojovací kabel RJ45
- Krokosvorka
- DC kabel
- Kabel microUSB

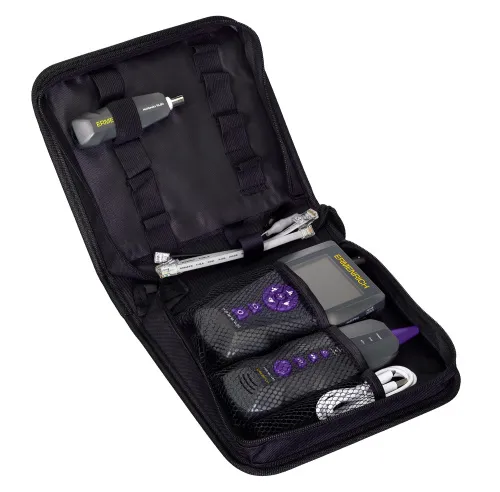

- Přepravní taška
- Paměťová karta
- Uživatelská příručka a záruční list
ID výrobku | 82554 |
Značka | Ermenrich |
Záruka | 5 let |
EAN | 5905555016986 |
Velikost balení (DxŠxV) | 21x24x8 cm |
Přepravní hmotnost | 0.815 kg |
Vysílač | |

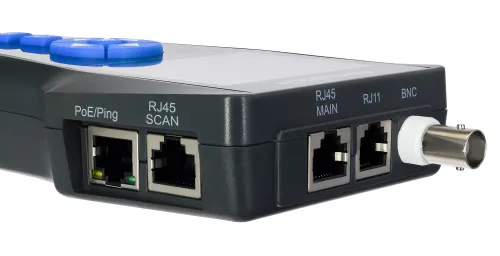

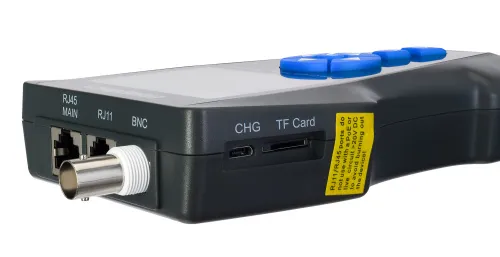

Porty | microUSB, RJ45 (hlavní), RJ45 (skenování), RJ11, PoE/PING, BNC, TF karta |
Sledování typů kabelů | telefonní kabel, koaxiální kabel, běžné vodiče, síťový kabel STP/UTP (CAT5E, CAT6, CAT6A, CAT7) |
Testování typů kabelů | telefonní kabel, koaxiální kabel, běžné vodiče, síťový kabel STP/UTP (CAT5E, CAT6, CAT6A, CAT7) |
Testování kabelů | + (přerušené obvody, zkraty, zkřížené dvojlinky, obrácené dvojlinky, rozdělené dvojlinky, přeslechy) |
Sledování kabelů | ✓ |
Ochrana proti přeslechům | ✓ |
Test PoE | ✓ |
Test PING | ✓ |
Měření délky kabelu | |
Metoda měření | časová pulzní reflektometrie (TDR) |
Jednotky měření | metry/yardy, stopy |
Rozsah měření, m | 0 — 1000 |
Chyba | 3 (±0,5 m) |
Měření vzdálenosti ke zkratu | ✓ |
Kalibrace | + |
Klíčové vlastnosti | |
Ochrana | vstupní napětí: 48 V, proud: 5 mA |
Přenos dat | +, až 50 paměťových slotů (formát *.txt) |
Displej | LCD, barva |
Úhlopříčka displeje, palce | 2.8 |
Rozlišení displeje, px | 320x240 |
Podsvícení displeje | ✓ |
Napájení | 3,7 V, 1800 mAh, nabíjení pomocí DC adaptéru 5 V, 1 A (není součástí dodávky) a kabelu microUSB (je součástí dodávky) |
Životnost baterií, h | 20 |
Indikátor vybité baterie | ✓ |
Automatické vypnutí | 15 min, 60 min, 120 min, 30 min |
Teplotní rozsah fotoaparátu, °C | −10… +60 |
Rozsah provozní vlhkosti, % | 20…70 |
Přijímač / vzdálená jednotka | |

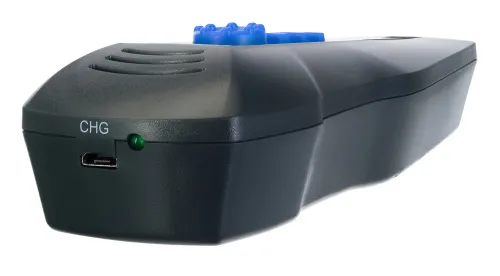

Porty | microUSB, BNC, RJ45, RJ11 |
Nastavitelná citlivost | ✓ |
Bezkontaktní detekce napětí (NCV) | ✓ |
Blikající světlo | ✓ |
Napájení | 3,7 V, 1800 mAh, nabíjení pomocí DC adaptéru 5 V, 1 A (není součástí dodávky) a kabelu microUSB (je součástí dodávky) |
Životnost baterií, h | 50 |
Teplotní rozsah fotoaparátu, °C | −10… +60 |
Rozsah provozní vlhkosti, % | 20…70 |
